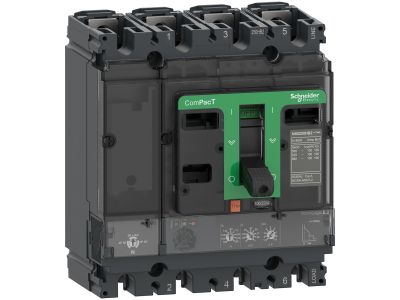

Wyłącznik ComPacT NSX, 160N Mic2.2 160A 4P, 50kA | C16N42D160 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX w wersji 160N z wyzwalaczem elektronicznym MicroLogic 2.2 to stacjonarny, 4-biegunowy aparat przeznaczony do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Zaprojektowany do montażu w szafach rozdzielczych, charakteryzuje się kompaktową budową (140 mm x 161 mm x 86 mm) i wysoką zdolnością wyłączania 50 kA przy 415 V AC. Elektroniczny wyzwalacz zapewnia precyzyjną regulację zabezpieczeń długoterminowych, krótkoterminowych oraz natychmiastowych, dostosowanych do wymagań konkretnej instalacji.

• 4-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz obwodu, co jest wymagane w instalacjach trójfazowych.
• Wyzwalacz MicroLogic 2.2: Elektroniczny układ regulowany, umożliwiający indywidualne dostosowanie parametrów ochronnych (np. prąd znamionowy 160A, czas reakcji) do charakterystyki chronionego obwodu.
• Zdolność wyłączania 50kA (Icu): Wysoka odporność na zwarcia gwarantuje bezawaryjną pracę nawet w trudnych warunkach sieciowych, minimalizując ryzyko uszkodzeń instalacji.
• Napięcie robocze 690V AC: Rozszerza zakres zastosowań – od standardowych instalacji niskonapięciowych po przemysłowe układy o podwyższonym napięciu.
• Kompaktowe wymiary 140x161x86 mm: Umożliwia montaż w ograniczonej przestrzeni rozdzielnicy, optymalizując zagospodarowanie szafy sterowniczej.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC 60947, posiada certyfikaty CCC i EAC oraz spełnia specyfikacje morskie. Oznakowanie CE potwierdza zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

ComPacT NSX 160N Mic2.2 przeznaczony jest do ochrony i sterowania obwodami elektrycznymi w szerokim zakresie instalacji przemysłowych, komercyjnych i infrastrukturalnych.

• Ochrona głównych obwodów zasilających w rozdzielnicach niskiego napięcia.
• Zabezpieczanie obwodów odbiorczych w instalacjach przemysłowych o wysokim obciążeniu (np. silniki, piece, układy napędowe).
• Stosowanie w systemach zasilania awaryjnego i UPS, gdzie wymagana jest wysoka niezawodność i szybka reakcja na zwarcia.
• Montaż w szafach sterowniczych maszyn i urządzeń wymagających 4-biegunowej ochrony.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy instalować w pozycji pionowej, z uwzględnieniem minimalnych odstępów montażowych (szczegółowe dane w dokumentacji technicznej). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Wyłącznik mocować śrubami M6 do szyny DIN lub płyty montażowej, dbając o równomierne dokręcenie. Połączenia elektryczne wykonywać zgodnie z oznaczeniami na urządzeniu (L1, L2, L3, N), z zachowaniem odpowiedniego momentu dokręcenia przewodów. Po montażu przeprowadzić testy działania (ręczne i elektryczne) zgodnie z procedurami producenta.

FAQ

• Czy wyłącznik można stosować w instalacjach morskich? Tak, produkt spełnia specyfikacje morskie i jest przystosowany do pracy w trudnych warunkach środowiskowych, w tym na statkach i platformach wiertniczych.
• Jakie są zalety wyzwalacza MicroLogic 2.2? Elektroniczny wyzwalacz zapewnia precyzyjną regulację charakterystyki ochronnej (np. krzywe czasowo-prądowe), co pozwala na dostosowanie ochrony do specyficznych wymagań instalacji. Oferuje również możliwość zdalnego monitorowania stanu wyłącznika.
• Czy wyłącznik wymaga dodatkowych akcesoriów do pełnej funkcjonalności? Wyłącznik ComPacT NSX 160N Mic2.2 może współpracować z szeregiem opcjonalnych akcesoriów (np. styczniki, blokady, napędy silnikowe), które rozszerzają jego funkcjonalność w zależności od potrzeb aplikacji.
