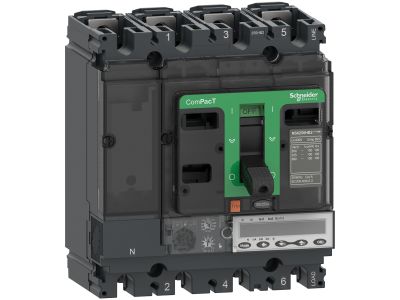

Wyłącznik ComPacT NSX, 100R, 200kA/415VAC, 4 biegunowy, MicroLogic 5.2E 100A | C10R45E040 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX 100R to wysokiej jakości aparat modułowy przeznaczony do selektywnej ochrony obwodów elektrycznych w instalacjach przemysłowych i budynkach użyteczności publicznej. Wyposażony w 4 bieguny, charakteryzuje się zdolnością wyłączania 200 kA przy napięciu 415V AC. Mikroprocesorowy układ zabezpieczeń MicroLogic 5.2E zapewnia precyzyjne sterowanie i monitorowanie parametrów pracy.

• 4 bieguny: Zapewnia pełną ochronę w układach trójfazowych z przewodem neutralnym, eliminując ryzyko zwarć i przeciążeń.
• Prąd znamionowy 100A: Przystosowany do pracy z obwodami o prądzie ciągłym do 100 amperów, charakteryzuje się niskimi stratami mocy.
• Zdolność zwarciowa 200kA/415VAC: Wysoka odporność na zwarcia gwarantuje niezawodną ochronę instalacji nawet w warunkach ekstremalnych.
• Mikroprocesorowe zabezpieczenie MicroLogic 5.2E: Umożliwia programowanie charakterystyk czasowo-prądowych, zdalne monitorowanie oraz diagnostykę stanu wyłącznika.
• Seria ComPacT NSX: Wyróżnia się kompaktową budową, niskim poborem energii oraz łatwą instalacją w szafach rozdzielczych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60947-2 dotyczącej wyłączników niskonapięciowych. Posiada deklarację zgodności CE i jest zgodny z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

ComPacT NSX 100R znajduje zastosowanie w instalacjach wymagających wysokiej selektywności i niezawodnej ochrony przed zwarciami oraz przeciążeniami.

• Ochrona głównych obwodów zasilających w budynkach przemysłowych i biurowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach niskonapięciowych.
• Zabezpieczenie obwodów silników i napędów w układach przemysłowych.
• Instalacje wymagające zaawansowanej diagnostyki i monitoringu parametrów pracy.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie DIN w szafie rozdzielczej, zachowując odpowiednie odstępy izolacyjne zgodnie z dokumentacją techniczną. Przed uruchomieniem należy ustawić parametry zabezpieczeń MicroLogic 5.2E zgodnie z wymaganiami instalacji. Regularnie przeprowadzać przeglądy stanu technicznego i kalibrację układu zabezpieczeń.

FAQ

• Jakie są typowe zastosowania wyłącznika ComPacT NSX 100R? Przeznaczony głównie do ochrony głównych obwodów zasilających w budynkach przemysłowych, biurowych oraz w rozdzielnicach niskonapięciowych. Stosowany także do zabezpieczania obwodów silników i napędów.
• Czy wyłącznik posiada funkcję zdalnego monitorowania? Tak – układ MicroLogic 5.2E umożliwia podłączenie do systemów zdalnego sterowania i monitorowania stanu pracy wyłącznika.
• Jaka jest różnica między MicroLogic 5.2E a innymi wersjami? MicroLogic 5.2E oferuje zaawansowane funkcje diagnostyczne i możliwość programowania charakterystyk czasowo-prądowych, co pozwala na dokładniejsze dostosowanie ochrony do wymagań instalacji.
