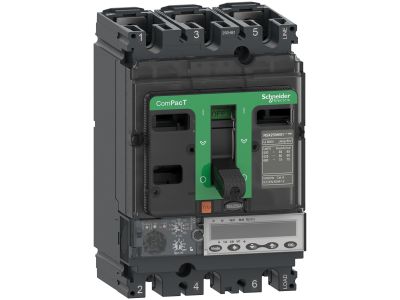

Wyłącznik ComPacT NSX, 100R, 200kA/415VAC, 3 biegunowy, MicroLogic 6.2E 100A | C10R36E040 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX 100R, 3-biegunowy o zdolności zwarciowej 200kA/415VAC, wyposażony w moduł MicroLogic 6.2E 100A, to wysokowydajne urządzenie do ochrony obwodów elektrycznych przed zwarciami, przeciążeniami i zwarciami doziemnymi. Przeznaczony do montażu w rozdzielnicach niskiego napięcia, charakteryzuje się precyzyjną regulacją parametrów i szybkim działaniem, co zapewnia maksymalne bezpieczeństwo instalacji.

• Zdolność zwarciowa 200kA/415VAC: Wytrzymuje ekstremalne prądy zwarciowe, zapewniając ochronę całej instalacji i podłączonych urządzeń.
• 3-biegunowa konstrukcja: Pełna ochrona wszystkich faz układu – eliminuje ryzyko niesymetrycznego obciążenia i zwarć międzyfazowych.
• Moduł MicroLogic 6.2E 100A: Zaawansowana elektronika pomiarowa i diagnostyczna – możliwość precyzyjnego ustawienia charakterystyk działania (np. wyłączanie zwarciowe, przeciążeniowe, selektywne).
• Wyłącznik ComPacT NSX 100R: Wysoka trwałość mechaniczna i elektryczna – nawet 20 000 cykli łączeniowych przy pełnym obciążeniu.
• Zastosowanie w rozdzielnicach niskiego napięcia: Kompatybilny z szynami montażowymi TH35, TH75, co ułatwia integrację z aparaturą modułową.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60947-2 dotyczącej wyłączników niskonapięciowych. Posiada deklarację zgodności CE oraz odpowiada dyrektywom europejskim w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

ComPacT NSX 100R z modułem MicroLogic 6.2E 100A przeznaczony jest do ochrony obwodów odbiorczych w instalacjach przemysłowych, budynków użyteczności publicznej oraz obiektów komercyjnych.

• Ochrona głównych obwodów zasilających w rozdzielnicach niskiego napięcia.
• Zabezpieczenie mocnych odbiorników (np. silników, transformatorów) przed zwarciami i przeciążeniami.
• Selektywna ochrona obwodów – umożliwia precyzyjne wyłączanie tylko uszkodzonego fragmentu instalacji.
• Stosowanie w układach o wysokim obciążeniu prądowym (np. huty, zakłady przemysłowe, centra danych).

Wskazówki Montażowe

Montaż wyłącznika powinien przeprowadzić wykwalifikowany elektryk z uprawnieniami SEP. Urządzenie należy montować na szynie TH35 lub TH75 zgodnie z instrukcją producenta. Przed podłączeniem sprawdzić stan styków i moment dokręcenia zacisków (zgodnie z wartościami zalecanymi przez producenta). Podłączenie zasilania i odbiorów wykonywać przy odłączonym napięciu. W przypadku zastosowania modułu MicroLogic – skrupulatnie skonfigurować parametry zabezpieczeń (np. prąd znamionowy, charakterystykę wyłączania) według wymagań instalacji. Regularnie przeprowadzać przeglądy stanu technicznego i testy działania.

FAQ

• Czy moduł MicroLogic 6.2E wymaga zewnętrznego zasilania? Tak – moduł pomiarowy i diagnostyczny wymaga zasilania pomocniczego 24V DC (zgodnie z dokumentacją producenta).
• Jakie są zalecane momenty dokręcania zacisków? Dokładne wartości momentów dokręcania nie zostały podane w danych produktu – należy stosować się do specyfikacji producenta zamieszczonej w dokumentacji technicznej.
• Czy wyłącznik jest kompatybilny z innymi aparatami modułowymi? Tak – ComPacT NSX 100R montowany jest na standardowych szynach TH35/TH75, co zapewnia kompatybilność z większością aparatury modułowej w rozdzielnicach niskiego napięcia.
