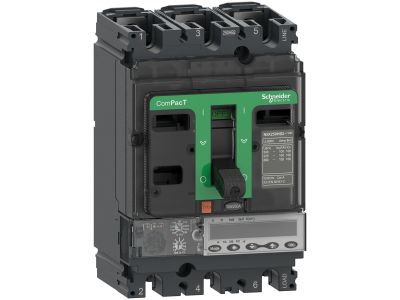

Wyłącznik ComPacT NSX, 100R, 200kA/415VAC, 3 biegunowy, MicroLogic 5.2E 100A | C10R35E040 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX 100R, 3-biegunowy o prądzie znamionowym 100A to zaawansowane urządzenie z serii MicroLogic 5.2E przeznaczone do ochrony obwodów elektrycznych. Charakteryzuje się wysoką zdolnością łączeniową 200kA przy napięciu 415V AC, co gwarantuje skuteczną ochronę nawet w najbardziej wymagających instalacjach przemysłowych i budynkach użyteczności publicznej.

• Znamionowy prąd ciągły 100A: Zapewnia bezpieczną pracę odbiorników o prądzie do 100A bez przegrzewania się.
• 3-biegunowa konstrukcja: Pełna ochrona faz L1, L2, L3 oraz neutralnego N w układach trójfazowych.
• Zdolność łączeniowa 200kA/415V AC: Wysoka odporność na zwarcia, minimalizuje ryzyko uszkodzeń instalacji i odbiorników.
• Układ MicroLogic 5.2E: Zaawansowana elektronika z możliwością regulacji charakterystyki wyłączania, dostosowana do specyfiki chronionego obwodu.
• Model 100R: Odpowiedni do instalacji wymagających wysokiej niezawodności i trwałości.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich i międzynarodowych dotyczących aparatury łączeniowej i zabezpieczeniowej, w tym EN 60947-2. Posiada oznaczenie CE i jest zgodny z dyrektywami niskonapięciowymi Unii Europejskiej.

Zastosowanie

ComPacT NSX 100R znajduje zastosowanie w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach o wysokich wymaganiach dotyczących bezpieczeństwa i ciągłości zasilania.

• Główne rozdzielnice w zakładach przemysłowych – ochrona linii zasilających maszyn i urządzeń.
• Budynki administracyjne i biurowce – zabezpieczenie obwodów przeciwpożarowych i krytycznych.
• Centra danych i serwerownie – ochrona wrażliwych urządzeń elektronicznych przed zwarciami.
• Instalacje energetyczne wymagające wysokiej zdolności łączeniowej – elektrownie, stacje transformatorowe.
• Obiekty użyteczności publicznej – szpitale, szkoły, centra handlowe.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Wyłącznik należy montować w odpowiedniej obudowie rozdzielnicy, zapewniając odpowiednią wentylację i dostęp do zacisków. Przewody doprowadzające powinny być dobrane zgodnie z prądem znamionowym i wymaganiami normy. Po montażu konieczne jest przeprowadzenie testów działania, w tym sprawdzenie zdolności łączeniowej i działania mechanizmu wyzwalającego.

FAQ

• Jakie są maksymalne parametry zwarciowe dla tego wyłącznika? Wyłącznik ComPacT NSX 100R charakteryzuje się zdolnością łączeniową 200kA przy napięciu 415V AC.
• Czy wyłącznik posiada możliwość zdalnego sterowania? Układ MicroLogic 5.2E pozwala na integrację z systemami zarządzania energią, jednak bezpośrednie zdalne sterowanie zależy od dodatkowych modułów i akcesoriów, które nie są uwzględnione w standardowym wyposażeniu.
• Jakie są zalecane nastawy charakterystyki wyłączania? Dokładne nastawy zależą od chronionego obwodu i powinny być określone w dokumentacji technicznej instalacji. Układ MicroLogic 5.2E umożliwia jednak elastyczne dostosowanie parametrów.
