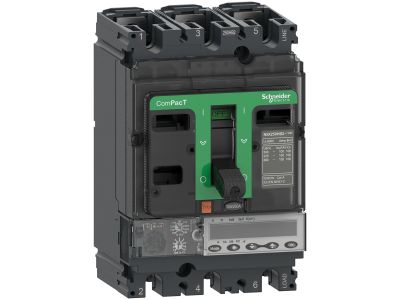

Wyłącznik ComPacT NSX, 100HB2, 100kA/690VAC, 3 biegunowy, MicroLogic 5.2E 100A | C10W35E040 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX 100HB2 w wersji 3-biegunowej to zaawansowane urządzenie ochronne dedykowane do instalacji niskiego napięcia. Zaprojektowany do pracy przy prądzie znamionowym 100A i napięciu do 690VAC, charakteryzuje się wysoką zdolnością zwarciową 100kA. Wyposażony w moduł MicroLogic 5.2E zapewnia precyzyjną ochronę przed zwarciami, przeciążeniami i zanikiem faz.

• Zdolność zwarciowa 100kA/690VAC: Gwarantuje niezawodną ochronę obwodów nawet w ekstremalnych warunkach zwarciowych.
• Prąd znamionowy 100A: Przeznaczony do obwodów o średnim i dużym obciążeniu prądowym.
• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz w układzie trójfazowym.
• Moduł MicroLogic 5.2E: Umożliwia elastyczne konfigurowanie wyzwalaczy zwarciowych, przeciążeniowych i zanikowych, dostosowując ochronę do indywidualnych wymagań instalacji.
• Wytrzymała konstrukcja: Przeznaczony do montażu w szafach rozdzielczych i centralach elektrycznych – odporny na trudne warunki środowiskowe.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich i międzynarodowych dotyczących aparatury łączeniowej (m.in. PN-EN 60947-2, IEC 60947-2). Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik ComPacT NSX 100HB2 znajduje zastosowanie w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach infrastruktury krytycznej, gdzie wymagana jest wysoka niezawodność i precyzja ochrony.

• Ochrona głównych obwodów zasilających w rozdzielnicach niskiego napięcia.
• Zabezpieczenie odbiorników o dużym poborze mocy (np. silniki, piece przemysłowe).
• Stosowanie w układach elektroenergetycznych wymagających wysokiej zdolności zwarciowej.
• Instalacje, gdzie konieczna jest selektywna ochrona obwodów zgodnie z normami selektywności.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie DIN lub wprost w rozdzielnicy. Przed podłączeniem należy upewnić się, że dobrane zostały odpowiednie przewody pod względem przekroju i momentu dokręcania zacisków (zgodnie z dokumentacją techniczną). Moduł MicroLogic 5.2E należy skonfigurować zgodnie z wymaganiami instalacji – szczegółowe ustawienia znajdują się w instrukcji fabrycznej.

FAQ

• Jaką zdolność zwarciową ma wyłącznik? ComPacT NSX 100HB2 charakteryzuje się zdolnością zwarciową 100kA przy napięciu 690VAC, co zapewnia ochronę w ekstremalnych warunkach zwarciowych.
• Czy moduł MicroLogic 5.2E jest wymagany do pracy? Moduł jest integralną częścią wyłącznika i niezbędny do realizacji zaawansowanych funkcji ochronnych (np. zanik faz, selektywność).
• Czy wyłącznik można stosować w instalacjach 230V? Tak – wyłącznik jest kompatybilny z napięciem 230V, jednak jego parametry są zoptymalizowane dla wyższych napięć (do 690VAC).
