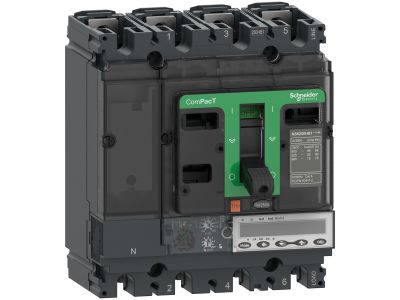

Wyłącznik ComPacT NSX, 100HB1, 75kA/690VAC, 4 biegunowy, MicroLogic 6.2E 100A | C10V46E040 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX 100HB1 w wersji 4-biegunowej o prądzie znamionowym 100A to zaawansowane urządzenie zabezpieczające dla instalacji elektrycznych niskiego i średniego napięcia. Przeznaczony do ochrony obwodów przed skutkami zwarć i przeciążeń, charakteryzuje się zdolnością zwarciową 75kA przy 690VAC. Wyposażony w moduł sterujący MicroLogic 6.2E zapewnia precyzyjną regulację i monitoring parametrów sieci.

• 4-biegunowa konstrukcja: Zapewnia kompleksową ochronę obwodów trójfazowych z neutralnym, idealny do instalacji przemysłowych i komercyjnych.
• Prąd znamionowy 100A: Przeznaczony do zabezpieczenia obwodów o średnim poborze mocy, z możliwością pracy ciągłej przy obciążeniu znamionowym.
• Zdolność zwarciowa 75kA/690VAC: Wysoka odporność na zwarcia chroni sieć przed uszkodzeniami mechanicznymi i termicznymi w przypadku awarii.
• Moduł MicroLogic 6.2E: Zaawansowane funkcje pomiarowe i regulacyjne: pomiar prądu, napięcia, mocy, energii oraz detekcja zwarć doziemnych i asymetrii.
• Wysoka niezawodność i trwałość: Zgodny z normami przemysłowymi, przeznaczony do pracy w ciężkich warunkach środowiskowych.

Zgodność z Normami

Wyłącznik ComPacT NSX spełnia wytyczne norm międzynarodowych (IEC 60947-2) oraz posiada certyfikaty zgodności CE. Przeznaczony do instalacji zgodnych z normami bezpieczeństwa elektrycznego w przemyśle i energetyce.

Zastosowanie

Wyłącznik ComPacT NSX 100HB1 4-biegunowy znajduje szerokie zastosowanie w instalacjach wymagających wysokiej niezawodności zabezpieczeń i precyzyjnej kontroli parametrów sieci.

• Ochrona głównych obwodów zasilających w zakładach przemysłowych i elektrowniach.
• Zabezpieczenie rozdzielnic niskiego i średniego napięcia w budynkach komercyjnych i biurowych.
• Stosowanie w systemach automatyki przemysłowej jako element zabezpieczający i monitorujący.
• Ochrona obwodów silnikowych i grzewczych w instalacjach o wysokim zapotrzebowaniu na moc.
• Zastosowanie w układach elektroenergetycznych wymagających selektywności działania zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami bezpieczeństwa. Przed instalacją należy upewnić się, że napięcie zostało odłączone, a obwód jest odizolowany. Wyłącznik należy montować w pozycji pionowej, z zachowaniem odpowiednich odstępów izolacyjnych i wentylacyjnych. Parametry zwarciowe i prądowe muszą być zgodne z dokumentacją techniczną instalacji. Po montażu przeprowadzić testy działania i kalibrację modułu MicroLogic zgodnie z zaleceniami producenta.

FAQ

• Jaka jest maksymalna zdolność zwarciowa wyłącznika? Zdolność zwarciowa wynosi 75kA przy napięciu 690VAC, co oznacza, że urządzenie wytrzyma zwarcia o tej wartości bez uszkodzenia.
• Czy moduł MicroLogic 6.2E umożliwia komunikację z systemami SCADA? Tak, moduł jest wyposażony w interfejsy komunikacyjne (RS485, Modbus) pozwalające na integrację z systemami monitoringu i sterowania.
• Czy wyłącznik może być stosowany w instalacjach zasilanych prądem stałym? Nie – urządzenie jest przeznaczone wyłącznie do pracy w instalacjach prądu przemiennego (AC) o napięciu do 690V.
