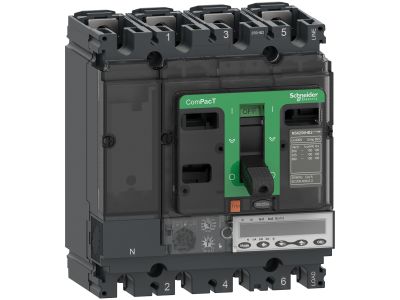

Wyłącznik ComPacT NSX, 100HB1, 75kA/690VAC, 4 biegunowy, MicroLogic 5.2E 100A | C10V45E040 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX 100HB1 w wersji 4-biegunowej, wyposażony w człon MicroLogic 5.2E, to zaawansowane zabezpieczenie obwodów elektrycznych do 690VAC. Charakteryzuje się zdolnością wyłączania zwarciowego 75kA, co gwarantuje skuteczną ochronę instalacji przed awariami zwarciowymi. Prąd znamionowy 100A umożliwia zastosowanie w średnich i dużych układach zasilania. Wysoka niezawodność i precyzyjne działanie członu pomiarowego zapewniają optymalną ochronę układu.

• 4-biegunowa konstrukcja: Zapewnia pełną ochronę w układzie trójfazowym z neutralnym, eliminując ryzyko zwarć międzyfazowych i doziemnych.
• Człon ochronny MicroLogic 5.2E: Zaawansowane algorytmy pomiarowe wykrywają przeciążenia, zwarcia i asymetrię prądową, zapewniając szybką reakcję i minimalizację uszkodzeń.
• Zdolność wyłączania zwarciowego 75kA przy 690VAC: Wysoka odporność na zwarcia gwarantuje bezpieczeństwo instalacji nawet w warunkach wysokiego obciążenia.
• Prąd znamionowy 100A: Odpowiedni do zabezpieczania obwodów o średnim i dużym poborze mocy, np. w rozdzielnicach przemysłowych.
• Wysoka niezawodność i trwałość: Konstrukcja typu ComPacT zapewnia długą żywotność i odporność na trudne warunki środowiskowe.

Zgodność z Normami

Wyłącznik ComPacT NSX spełnia wymagania norm międzynarodowych, w tym IEC 60947-2, oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z europejskimi i międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej.

Zastosowanie

Wyłącznik ComPacT NSX 100HB1 znajduje szerokie zastosowanie w instalacjach przemysłowych, budynkach użyteczności publicznej oraz rozdzielnicach energetycznych, gdzie wymagane jest niezawodne zabezpieczenie obwodów.

• Ochrona głównych obwodów zasilania w zakładach przemysłowych.
• Zabezpieczanie rozdzielnic niskiego napięcia w budynkach biurowych i handlowych.
• Stosowanie w układach zasilania awaryjnego (UPS) i generatorach.
• Aparatura modułowa w szafach sterowniczych i rozdzielniach.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed montażem należy upewnić się, że instalacja jest odłączona od napięcia. Wyłącznik montować na szynach TH35 zgodnie z instrukcją producenta, zwracając uwagę na prawidłowe dokręcenie połączeń elektrycznych. Przewody przyłączeniowe powinny być dobrane zgodnie z prądem znamionowym 100A, a moment dokręcania śrub należy dostosować do wymagań producenta. Po montażu przeprowadzić testy działania członu ochronnego i sprawdzić poprawność działania mechanizmu wyzwalającego.

FAQ

• Jaki jest zakres regulacji członu MicroLogic 5.2E? Człon MicroLogic 5.2E oferuje szeroki zakres regulacji parametrów ochronnych, m.in. prądów zwarciowych, czasów wyłączania i charakterystyk przeciążeniowych. Dokładne wartości znajdują się w dokumentacji technicznej produktu.
• Czy wyłącznik nadaje się do instalacji 400VAC? Tak, wyłącznik ComPacT NSX 100HB1 jest kompatybilny z napięciem 400VAC, a także z wyższymi napięciami do 690VAC, co umożliwia jego stosowanie w różnych układach zasilania.
• Jakie są zalecenia dotyczące konserwacji? Wyłącznik nie wymaga specjalnej konserwacji, jednak zaleca się okresowe sprawdzanie stanu połączeń elektrycznych i działania mechanizmu wyzwalającego. W razie konieczności należy przeprowadzić testy zgodnie z normami.
