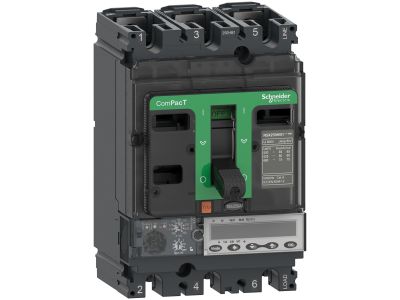

Wyłącznik ComPacT NSX, 100HB1, 75kA/690VAC, 3 biegunowy, MicroLogic 6.2E 100A | C10V36E040 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX 100HB1 to zaawansowane zabezpieczenie obwodów elektrycznych w instalacjach przemysłowych. Trójbiegunowa konstrukcja z modułem MicroLogic 6.2E oferuje precyzyjną ochronę przed zwarciami, przeciążeniami i spadkami napięcia dla prądów do 100A. Wysoka zdolność wyłączania 75kA przy napięciu 690VAC zapewnia niezawodną ochronę nawet w wymagających warunkach.

• Zdolność wyłączania 75kA/690VAC: Gwarantuje skuteczną ochronę obwodów przed zwarciami o dużym prądzie zwarciowym.
• Prąd znamionowy 100A: Odpowiedni do zabezpieczenia rozległych instalacji przemysłowych i energetycznych.
• Trójbiegunowa konstrukcja: Umożliwia równoczesną ochronę wszystkich trzech faz w układach trójfazowych.
• Moduł MicroLogic 6.2E: Zaawansowana elektronika zapewniająca selektywność, pomiar energii i diagnostykę stanu wyłącznika.
• Zakres napięciowy do 690VAC: Kompatybilny z niskimi i średnimi napięciami zasilania w instalacjach przemysłowych.

Zgodność z Normami

Wyłącznik ComPacT NSX spełnia wymagania norm międzynarodowych, w tym IEC 60947-2, oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z europejskimi dyrektywami bezpieczeństwa dla aparatury elektrycznej.

Zastosowanie

Wyłącznik ComPacT NSX 100HB1 przeznaczony jest do ochrony obwodów zasilających w instalacjach przemysłowych, energetycznych i budynkach użyteczności publicznej.

• Ochrona głównych obwodów zasilających w rozdzielniach niskiego napięcia.
• Zabezpieczenie linii zasilających maszyn i urządzeń przemysłowych.
• Selektywna ochrona w systemach dystrybucji energii elektrycznej.
• Stosowanie w instalacjach wymagających precyzyjnej regulacji parametrów zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Wyłącznik należy zainstalować w odpowiednio dobranej obudowie lub rozdzielnicy, zapewniając odpowiednią wentylację. Połączenia elektryczne należy wykonać zgodnie z oznaczeniami na wyłączniku, używając przewodów o odpowiednim przekroju. Po montażu należy przeprowadzić testy działania wyłącznika i sprawdzić poprawność ustawień modułu MicroLogic 6.2E.

FAQ

• Jakie funkcje oferuje moduł MicroLogic 6.2E? Moduł zapewnia ochronę przed zwarciami, przeciążeniami, spadkami napięcia, a także pomiar energii i diagnostykę stanu wyłącznika, co pozwala na wczesne wykrywanie potencjalnych usterek.
• Czy wyłącznik nadaje się do instalacji z napięciem 400VAC? Tak, wyłącznik ComPacT NSX 100HB1 jest kompatybilny z napięciem 400VAC, jak i 690VAC, co czyni go wszechstronnym rozwiązaniem w różnych typach instalacji.
• Jak dobrać odpowiednią nastawę prądową? Dobór nastawy prądowej należy przeprowadzić na podstawie obliczeń zwarciowych i obciążeniowych instalacji, zgodnie z wymaganiami normy IEC 60947-2. Dokładne dane znajdują się w dokumentacji technicznej produktu.
