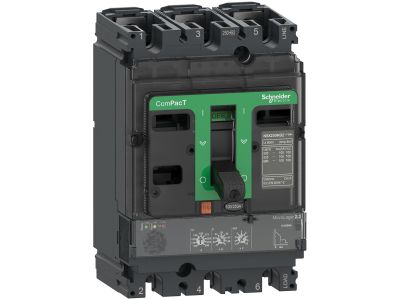

Wyłącznik ComPacT NSX, 100HB1, 75kA/690VAC, 3 biegunowy, MicroLogic 2.2 100A | C10V32D040 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik kompaktowy ComPacT NSX 100HB1 to zaawansowane urządzenie z serii MicroLogic 2.2, przeznaczone do ochrony obwodów elektrycznych niskiego napięcia do 690V AC. Zapewnia wysoką wytrzymałość zwarciową 75kA i ciągły prąd znamionowy 100A, co gwarantuje niezawodną pracę w wymagających instalacjach przemysłowych i budowlanych. Trójbiegunowa konstrukcja umożliwia precyzyjne zabezpieczenie wszystkich faz obwodu.

• Prąd znamionowy 100A: Umożliwia zabezpieczenie obwodów o średnim i dużym obciążeniu, takich jak silniki, układy zasilania maszyn czy główne rozdzielnice.
• Wytrzymałość zwarciowa 75kA/690VAC: Odporność na wysokie prądy zwarciowe minimalizuje ryzyko uszkodzenia instalacji i chroni podłączone urządzenia.
• Trójbiegunowa konstrukcja: Jednoczesna ochrona wszystkich trzech faz obwodu – niezbędna w układach trójfazowych o napięciu do 690V.
• Zintegrowany moduł MicroLogic 2.2: Zaawansowana elektronika zapewnia precyzyjne nastawy zabezpieczeń: termicznego, zwarciowego i selektywności, dostosowane do charakterystyki obciążenia.
• Konstrukcja kompaktowa: Zmniejsza przestrzeń montażową w szafach rozdzielczych, ułatwiając projektowanie i modernizację instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60947-2 oraz posiada certyfikację CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik ComPacT NSX 100HB1 znajduje szerokie zastosowanie w instalacjach wymagających wysokiej niezawodności i selektywności zabezpieczeń.

• Główne rozdzielnice budynków przemysłowych i biurowych – ochrona instalacji zasilających maszyny i urządzenia.
• Szafy sterownicze maszyn i linii produkcyjnych – precyzyjne zabezpieczenie obwodów trójfazowych.
• Instalacje energetyczne o napięciu do 690V – ochrona przed zwarciami i przeciążeniami.
• Modernizacje istniejących instalacji – kompaktowa budowa ułatwia wymianę starych wyłączników bez przebudowy szafy.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną wyłącznika. Urządzenie należy zamontować w pozycji pionowej na szynie DIN lub płycie montażowej, z zachowaniem odpowiednich odstępów izolacyjnych. Przed podłączeniem upewnić się, że obwód jest odłączony od zasilania. Przewody zasilające należy podłączyć do odpowiednich biegunów (L1, L2, L3), dokręcając zaciski momentem zgodnym z dokumentacją. Po montażu przeprowadzić testy funkcjonalne, weryfikując poprawność działania zabezpieczeń. Regularnie sprawdzać stan mechaniczny i elektryczny, zwracając uwagę na ewentualne oznaki przegrzania.

FAQ

• Jakie są główne zalety modułu MicroLogic 2.2? MicroLogic 2.2 oferuje regulowane zabezpieczenia termiczne, zwarciowe i selektywności, co pozwala na dokładne dostosowanie parametrów ochrony do charakterystyki chronionego obwodu. Umożliwia również zdalny monitoring i diagnostykę stanu wyłącznika.
• Czy wyłącznik może być stosowany w instalacjach zasilanych prądem stałym (DC)? Nie – wyłącznik ComPacT NSX 100HB1 jest przeznaczony wyłącznie do zasilania prądem przemiennym AC o napięciu do 690V.
• Jakie są zalecane odstępy izolacyjne podczas montażu? Dokładne odstępy izolacyjne nie zostały podane w dostępnych danych. Należy postępować zgodnie z wytycznymi zawartymi w dokumentacji technicznej urządzenia oraz obowiązującymi normami instalacyjnymi.
