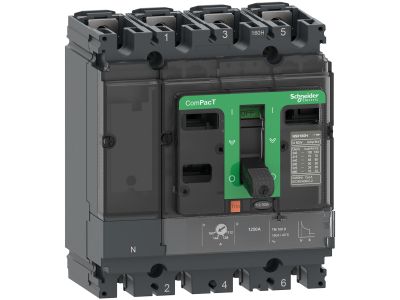

Wyłącznik ComPacT NSX, 100H, 70kA/415VAC, 4 biegunowy 3D, TMD 63A | C10H6TM050 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX 100H o charakterystyce 4-biegunowej w układzie 3D z wyzwalaczem termiczno-magnetycznym TMD 63A to zaawansowane urządzenie ochronne do zabezpieczania obwodów elektrycznych 4-fazowych. Przeznaczony do pracy w sieciach przemysłowych i instalacjach niskiego napięcia, zapewnia skuteczną ochronę przed zwarciami (70 kA) i przeciążeniami. Zaprojektowany z myślą o wysokiej wytrzymałości zwarciowej i trwałości eksploatacyjnej.

• Prąd znamionowy 63A: Zapewnia ochronę obwodów o maksymalnym prądzie 63A – idealny do zabezpieczania linii zasilających maszyny, rozdzielnice przemysłowe lub instalacje budynków użyteczności publicznej.
• 4-biegunowa konfiguracja 3D: Zapewnia pełną ochronę wszystkich czterech faz (L1, L2, L3, N) – niezbędna w instalacjach zasilanych czterema przewodami fazowymi.
• Wyzwalacz TMD 63A: Termiczno-magnetyczny mechanizm reagujący na przeciążenia i zwarcia, zapewniający szybkie i precyzyjne odłączenie zasilania.
• Zdolność zwarciowa 70 kA przy 415VAC: Wysoka odporność na zwarcia pozwala na stosowanie w wymagających środowiskach przemysłowych.
• Obudowa 100H: Zapewnia kompaktowe wymiary i łatwy montaż w szynach DIN lub obudowach aparatury modułowej.

Zgodność z Normami

Wyłącznik ComPacT NSX spełnia wymagania norm międzynarodowych, w tym IEC 60947-2, oraz posiada certyfikację CE. Został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla aparatury rozdzielczej.

Zastosowanie

Wyłącznik ComPacT NSX 100H 4-biegunowy 3D TMD 63A znajduje zastosowanie w instalacjach wymagających kompleksowej ochrony przed zwarciami i przeciążeniami w obwodach czterofazowych.

• Zabezpieczanie linii zasilających w rozdzielnicach przemysłowych.
• Ochrona obwodów 4-fazowych w budynkach użyteczności publicznej, szpitalach i centrach danych.
• Stosowanie w maszynach i urządzeniach przemysłowych wymagających wysokiej odporności zwarciowej.
• Montaż w szafach sterowniczych i aparaturze modułowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy montować na szynie DIN lub w odpowiedniej obudowie, zgodnie z instrukcją producenta (dostępną w dokumentacji technicznej). Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie w chronionym obwodzie. Po montażu należy przeprowadzić testy działania wyzwalacza termicznego i zwarciowego zgodnie z procedurami producenta. Regularna konserwacja i przeglądy gwarantują bezawaryjną pracę urządzenia.

FAQ

• Jaka jest maksymalna zdolność zwarciowa wyłącznika? Wyłącznik posiada zdolność zwarciową 70 kA przy napięciu 415VAC, co zapewnia ochronę nawet w wymagających warunkach przemysłowych.
• Czy wyłącznik nadaje się do ochrony obwodów 4-fazowych? Tak – konfiguracja 4-biegunowa w układzie 3D zapewnia pełną ochronę wszystkich czterech faz (L1, L2, L3, N).
• Jakie są wymiary i sposób montażu wyłącznika? Obudowa 100H jest przystosowana do montażu na szynie DIN. Dokładne wymiary znajdują się w dokumentacji technicznej produktu.
