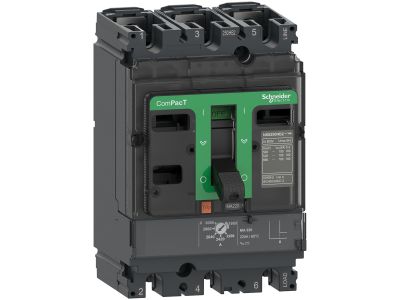

Wyłącznik ComPacT NSX, 100F, 36kA/415VAC, 3 biegunowy, MA 50A | C10F3MA025 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX 100F w wersji 3-biegunowej z prądem znamionowym MA 50A to wysokowydajne urządzenie zabezpieczające instalacje elektroenergetyczne. Zaprojektowany do montażu w szafach rozdzielczych i rozdzielnicach, charakteryzuje się kompaktowymi wymiarami przy zachowaniu wysokiej zdolności wyłączania 36kA przy napięciu 415VAC. Idealny do ochrony obwodów o średnim i dużym obciążeniu.

• Napięcie znamionowe 415VAC: Kompatybilność z instalacjami trójfazowymi o napięciu międzyfazowym 400V/415V.
• Zdolność wyłączania 36kA: Zapewnia skuteczną ochronę przed zwarciami, minimalizując ryzyko uszkodzeń w chronionej instalacji.
• Prąd znamionowy MA 50A: Odpowiedni do zabezpieczania obwodów o nominalnym obciążeniu 50A – szerokie zastosowanie w instalacjach przemysłowych i budynkach użyteczności publicznej.
• 3-biegunowa konstrukcja: Pełna ochrona wszystkich faz w układzie trójfazowym, eliminująca niebezpieczeństwo asymetrii obciążenia.
• Serii 100F: Kompaktowy design serii NSX 100, dostosowany do montażu w ograniczonej przestrzeni szaf rozdzielczych.

Zgodność z Normami

Wyłącznik ComPacT NSX spełnia wymagania norm międzynarodowych i europejskich dotyczących aparatury łączeniowej. Zgodny z normami IEC 60947-2, EN 60947-2 oraz posiada certyfikat CE, świadczący o spełnieniu unijnych dyrektyw bezpieczeństwa.

Zastosowanie

Wyłącznik ComPacT NSX 100F 3-biegunowy MA 50A znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych wymagających niezawodnego zabezpieczenia obwodów.

• Ochrona głównych obwodów zasilających w budynkach przemysłowych i biurowych.
• Zabezpieczanie obwodów gałęziowych w rozdzielnicach niskiego napięcia.
• Stosowanie w układach automatyki budynkowej i systemach sterowania.
• Identyfikacja i izolacja uszkodzonych odcinków sieci w celu utrzymania ciągłości zasilania pozostałych obwodów.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Wyłącznik montować na szynie DIN o odpowiedniej szerokości (35mm) lub w dedykowanej ramce montażowej. Podłączenie przewodów należy wykonać zgodnie ze schematem na obudowie – przewody zasilające podłączyć do zacisków górnych, a obciążenie do dolnych. Dokręcenie przewodów momentem zgodnym z dokumentacją techniczną (zalecany moment 2,5Nm). Po montażu przeprowadzić testy funkcjonalne i sprawdzić działanie mechanizmu wyzwalacza.

FAQ

• Jaki typ wyzwalacza posiada wyłącznik NSX 100F? W modelu MA 50A zastosowano wyzwalacz termiczny i elektromagnetyczny – standardowe rozwiązanie dla wyłączników kompaktowych serii NSX.
• Czy wyłącznik można stosować z dodatkowymi akcesoriami? Tak, seria ComPacT NSX posiada bogatą ofertę akcesoriów montażowych i modułów dodatkowych (np. wyzwalacze zdalne, styki pomocnicze), które można dobierać zgodnie z potrzebami instalacji.
• Jaka jest maksymalna temperatura pracy wyłącznika? Maksymalna temperatura otoczenia wynosi +55°C, natomiast minimalna -25°C – parametry pracy zgodne z normami IEC 60947-2.
