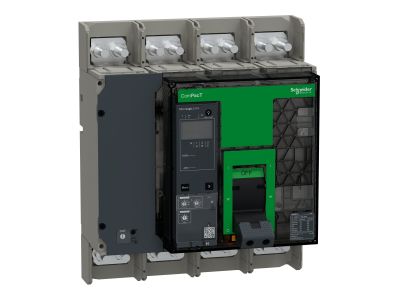

Wyłącznik, ComPacT NS800H, 70kA przy 415VAC, 4P, stacjonarny, sterowanie ręczne, MicroLogic 2.0A, 80 | C080H42AFM Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NS800H o zdolności wyłączania 70kA przy 415VAC to zaawansowane urządzenie 4-biegunowe przeznaczone do ochrony instalacji elektrycznych w zakładach przemysłowych, obiektach komercyjnych i energetyce. Wyposażony w elektroniczną jednostkę sterującą MicroLogic 2.0A, zapewnia precyzyjną ochronę przed zwarciami, przeciążeniami i zwarciami doziemnymi. Sterowanie ręczne realizowane jest za pomocą przycisków ON/OFF lub funkcji push to trip – ułatwiające szybkie wyłączanie w sytuacjach awaryjnych.

• Zdolność wyłączania 70kA przy 415VAC: Zapewnia skuteczną ochronę instalacji nawet w warunkach wysokiego obciążenia zwarciowego.
• 4-biegunowa konstrukcja: Pełna ochrona wszystkich faz oraz neutralnego w sieciach trójfazowych z neutralem.
• Jednostka MicroLogic 2.0A z regulowanymi zabezpieczeniami: Regulowane zabezpieczenia przeciążeniowe, krótkozwłoczne, bezzwłoczne i ziemnozwarciowe (ANSI 49/50) – dostosowanie parametrów do specyficznych wymagań instalacji.
• Cyfrowy wyświetlacz LCD z amperomierzem: Monitorowanie wartości prądów roboczych w czasie rzeczywistym oraz diagnostyka parametrów pracy.
• Sterowanie ręczne przyciskami ON/OFF: Ergonomiczna obsługa i szybkie reagowanie w sytuacjach awaryjnych.

Zgodność z Normami

Wyłącznik ComPacT NS800H spełnia wymagania norm międzynarodowych IEC 60947-1 i IEC 60947-2, które określają wymagania dla aparatury łączeniowej i sterowniczej niskiego napięcia. Posiada oznaczenie CE oraz jest zgodny z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

ComPacT NS800H to wszechstronne urządzenie przeznaczone do ochrony instalacji elektrycznych w różnorodnych aplikacjach przemysłowych i komercyjnych.

• Ochrona głównych rozdzielnic w zakładach produkcyjnych i energetyce.
• Stosowanie w systemach dystrybucji energii w obiektach wielkopowierzchniowych (hale magazynowe, centra handlowe).
• Zabezpieczenie instalacji w budynkach użyteczności publicznej i szpitalach.
• Ochrona obwodów odbiorczych w sieciach trójfazowych z wymaganiami wysokiej niezawodności.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie należy montować w szafach rozdzielczych zgodnie z wymiarami 327 mm (wysokość) x 280 mm (szerokość) x 147 mm (głębokość). Przyłącza przewodów należy dokręcić z zalecanym momentem obrotowym (szczegółowe dane w dokumentacji technicznej). Przed uruchomieniem należy przeprowadzić testy funkcjonalne układu zabezpieczeń i sterowania. Regularna konserwacja, w tym kalibracja jednostki MicroLogic, zapewni długotrwałą niezawodność pracy.

FAQ

• Jakie są dostępne akcesoria do wyłącznika? Do ComPacT NS800H oferowane są liczne akcesoria, m.in. styki pomocnicze, moduły komunikacyjne ZigBee, pokrywy przednie oraz różne typy napędów. Szczegółowy asortyment dostępny jest w dokumentacji producenta.
• Czy jednostka sterująca MicroLogic 2.0A posiada funkcję rejestracji zdarzeń? Tak, jednostka MicroLogic 2.0A wyposażona jest w funkcję rejestracji zdarzeń awaryjnych i diagnostyki, co ułatwia analizę przyczyn awarii.
• Jaki jest zakres regulacji zabezpieczeń w jednostce MicroLogic? Regulowane parametry obejmują prąd znamionowy, czasy zwłoki, charakterystyki zwarciowe i ziemnozwarciowe – dostosowanie do indywidualnych wymagań instalacji.
