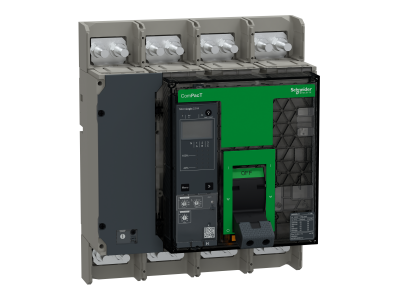

Wyłącznik, ComPacT NS630bH, 70kA przy 415VAC, 4P, stacjonarny, sterowanie ręczne, MicroLogic 2.0A, 6 | C063H42AFM Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NS630bH to zaawansowany aparat elektryczny 4-biegunowy zaprojektowany do ochrony obwodów niskiego napięcia w instalacjach przemysłowych. Charakteryzuje się zdolnością wyłączania 70 kA przy napięciu 415 V AC, co zapewnia skuteczną ochronę przed zwarciami. Wyposażony w sterowanie ręczne z przyciskami ON, OFF oraz funkcją push to trip, ułatwia szybką interwencję w awaryjnych sytuacjach.

• Zdolność wyłączania 70 kA przy 415 V AC: Zapewnia ochronę instalacji przed zwarciami o wysokiej energii, minimalizując ryzyko uszkodzeń urządzeń i zagrożeń pożarowych.
• 4-biegunowa konstrukcja: Odpowiednia do instalacji trójfazowych z uziemieniem, zapewniająca pełną izolację obwodów.
• Sterowanie ręczne z przyciskami: Ergonomiczne rozwiązania (ON, OFF, push to trip) ułatwiają obsługę i szybkie odłączanie zasilania w sytuacjach awaryjnych.
• Jednostka sterująca MicroLogic 2.0A: Oferuje regulowane zabezpieczenia przeciążeniowe, zwarciowe i ziemnozwarciowe, dostosowując parametry do konkretnych wymagań instalacji.
• Wyświetlacz LCD z pomiarem prądu: Umożliwia bieżące monitorowanie parametrów pracy, ułatwiając diagnostykę i utrzymanie ruchu.

Zgodność z Normami

Wyłącznik spełnia wymagania międzynarodowych norm IEC 60947-1 i IEC 60947-2, gwarantując zgodność z europejskimi standardami bezpieczeństwa. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik ComPacT NS630bH znajduje zastosowanie w instalacjach przemysłowych, energetycznych i budynkach użyteczności publicznej, gdzie wymagana jest niezawodna ochrona przed zwarciami i przeciążeniami.

• Ochrona głównych rozdzielnic w zakładach przemysłowych i energetyce.
• Zabezpieczenie obwodów trójfazowych w instalacjach niskiego napięcia.
• Stosowanie w rozdzielnicach budynków użyteczności publicznej (szpitale, biurowce, centra handlowe).
• Zastosowanie w systemach energetyki rozproszonej i instalacjach solarnych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w obwodzie. Urządzenie przeznaczone jest do montażu stacjonarnego w rozdzielnicy. Przed instalacją należy upewnić się, że parametry sieci (prąd znamionowy, napięcie robocze) są zgodne z danymi technicznymi wyłącznika. Po montażu przeprowadzić testy działania, weryfikując poprawność wyzwalania i sygnalizacji. Regularne przeglądy stanu technicznego i kalibracja zabezpieczeń są zalecane w celu utrzymania optymalnych parametrów pracy.

FAQ

• Czy wyłącznik jest wyposażony w funkcję zdalnego sterowania? Podstawowa wersja posiada sterowanie ręczne. Do wyłącznika dostępne są dodatkowe akcesoria, w tym opcjonalne styki pomocnicze i interfejsy komunikacyjne.
• Jakie zabezpieczenia oferuje jednostka MicroLogic 2.0A? Obejmują zabezpieczenia przeciążeniowe (ANSI 49), zwarciowe krótkozwłoczne i bezzwłoczne (ANSI 50) oraz ziemnozwarciowe, regulowane indywidualnie dla danego obwodu.
• Jakie są wymiary fizyczne wyłącznika? Urządzenie ma wymiary 327 mm (wysokość) x 280 mm (szerokość) x 147 mm (głębokość), dostosowane do standardowych rozdzielnic przemysłowych.
