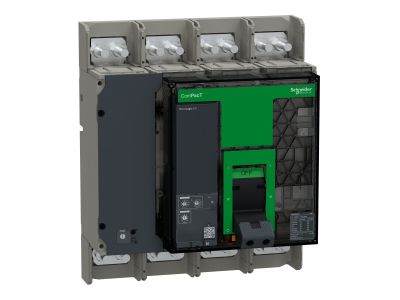

Wyłącznik, ComPacT NS630bH, 70kA przy 415VAC, 4P, stacjonarny, sterowanie ręczne, MicroLogic 2.0, 63 | C063H420FM Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NS630bH to 4-biegunowe urządzenie stacjonarne z ręcznym sterowaniem, zaprojektowane do ochrony obwodów elektrycznych w instalacjach przemysłowych i rozdzielniach. Charakteryzuje się zdolnością wyłączania 70kA przy napięciu 415V AC, co zapewnia skuteczną ochronę przed zwarciami. Wyposażenie w jednostkę sterującą MicroLogic 2.0 o prądzie znamionowym 630A umożliwia precyzyjną regulację zabezpieczeń przeciążeniowych, zwarciowych i ziemnozwarciowych. Przeznaczony do montażu w szafach rozdzielczych i centralach sterowania.

• Zdolność wyłączania 70kA przy 415V AC: Zapewnia niezawodną ochronę przed zwarciami o wysokiej energii, ograniczając ryzyko uszkodzeń w instalacji.
• 4-biegunowa konstrukcja: Umożliwia pełne odcięcie zasilania w sieciach 3-fazowych z neutralnym, co jest kluczowe dla bezpieczeństwa serwisu.
• Ręczne sterowanie z przyciskami ON/OFF/push to trip: Szybkie i intuicyjne operowanie bez konieczności stosowania dodatkowych narzędzi.
• Jednostka MicroLogic 2.0: Elektroniczna ochrona z regulowanymi zabezpieczeniami przeciążeniowymi, zwarciowymi i ziemnozwarciowymi (ANSI 49/50), dostosowana do specyficznych wymagań instalacji.
• Prąd znamionowy 630A: Odpowiedni do zabezpieczania głównych obwodów rozdzielczych w obiektach przemysłowych i budynkach użyteczności publicznej.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 60947-1 i IEC 60947-2 dotyczących aparatury łączeniowej niskiego napięcia. Zgodność z międzynarodowymi standardami zapewnia bezpieczeństwo eksploatacji i kompatybilność z innymi urządzeniami w systemie elektroenergetycznym.

Zastosowanie

Wyłącznik ComPacT NS630bH znajduje zastosowanie w instalacjach przemysłowych, budynkach użyteczności publicznej oraz rozdzielniach energetycznych, gdzie wymagana jest wysoka zdolność wyłączania i precyzyjna ochrona obwodów.

• Ochrona głównych obwodów zasilających w zakładach przemysłowych, np. w maszynach o dużym poborze mocy.
• Zabezpieczenie rozdzielnic budynków użyteczności publicznej, takich jak szpitale, centra handlowe czy biurowce.
• Stosowanie w systemach elektroenergetycznych zasilających wrażliwe procesy technologiczne.
• Montaż w centralach sterowania i szafach rozdzielczych niskiego napięcia.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Urządzenie należy zamontować w pozycji pionowej na szynie DIN lub płycie montażowej, zachowując wymagane przestrzenie serwisowe. Przed podłączeniem przewodów należy upewnić się, że napięcie zostało odłączone. Zaciski należy dokręcić z zalecanym momentem obrotowym, aby zapewnić pewny kontakt elektryczny. Po montażu przeprowadzić testy działania, w tym próbę wyłączania i sprawdzenie współpracy z jednostką MicroLogic 2.0.

FAQ

• Czy wyłącznik ComPacT NS630bH może być sterowany zdalnie? Standardowo urządzenie wyposażone jest w ręczne sterowanie. Możliwe jest jednak zastosowanie dodatkowych styków pomocniczych lub modułów komunikacyjnych (np. bezprzewodowych w protokole ZigBee) – wymaga to zastosowania odpowiednich akcesoriów.
• Jaki jest zakres regulacji zabezpieczeń w jednostce MicroLogic 2.0? Elektroniczna jednostka sterująca umożliwia regulację zabezpieczeń przeciążeniowych, zwarciowych (krótkoterminowych i bezzwłocznych) oraz ziemnozwarciowych zgodnie z wymaganiami instalacji – szczegółowe dane znajdują się w dokumentacji technicznej.
• Czy wyłącznik jest kompatybilny z systemem EcoStruxure Power? Tak, ComPacT NS630bH jest częścią architektury Schneider Electric EcoStruxure Power, co umożliwia integrację z systemami nadzoru i sterowania.
