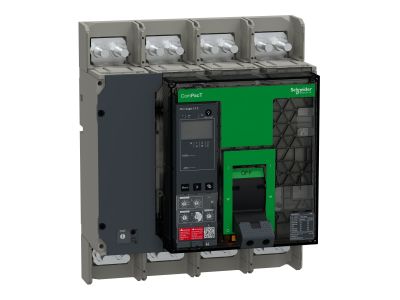

Wyłącznik, ComPacT NS1600H, 70kA przy 415VAC, 4P, stacjonarny, sterowanie ręczne, MicroLogic 5.0E, 1 | C160H45EFM Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NS1600H to 4-biegunowy aparat stacjonarny z ręcznym sterowaniem, przeznaczony do ochrony obwodów niskiego napięcia. Charakteryzuje się zdolnością wyłączania 70 kA przy 415 VAC, co gwarantuje wysoką niezawodność w warunkach zwarciowych. Wyposażony w elektroniczną jednostkę sterującą MicroLogic 5.0E z wyświetlaczem LCD i licznikiem energii, oferuje precyzyjne zabezpieczenia: przeciążeniowe, zwarciowe oraz ziemnozwarciowe. Przeźroczysta pokrywa przednia zapewnia widoczność elementów pomocniczych, a ergonomiczny przełącznik ułatwia obsługę.

• Zdolność wyłączania 70 kA przy 415 VAC: Zapewnia skuteczną ochronę instalacji przed zwarciami, minimalizując ryzyko uszkodzeń urządzeń i zagrożenie pożarowe.
• 4-biegunowa konstrukcja: Odpowiedni do ochrony obwodów trójfazowych z uwzględnieniem przewodu neutralnego – standardowe rozwiązanie w rozdzielnicach przemysłowych.
• Jednostka MicroLogic 5.0E z wyświetlaczem LCD: Umożliwia monitorowanie parametrów pracy, rejestrację zdarzeń oraz optymalizację zabezpieczeń – zintegrowany licznik energii wspiera zarządzanie zużyciem.
• Sterowanie ręczne (ON/OFF/push to trip): Prosta i intuicyjna obsługa bez konieczności stosowania dodatkowych układów sterujących.
• Przeźroczysta pokrywa przednia: Ułatwia przegląd i serwisowanie aparatu, zapewniając widoczność elementów pomocniczych i oznaczeń.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 60947-1 oraz IEC 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i niezawodności. Posiada deklarację zgodności CE.

Zastosowanie

ComPacT NS1600H przeznaczony jest do ochrony obwodów niskiego napięcia w instalacjach przemysłowych, budynkach użyteczności publicznej oraz rozdzielnicach energetycznych. Jego wysoka zdolność wyłączania i wszechstronne zabezpieczenia czynią go odpowiednim do zastosowań wymagających niezawodnej ochrony przed zwarciami i przeciążeniami.

• Ochrona głównych obwodów zasilających w rozdzielnicach przemysłowych i budynkach komercyjnych.
• Zabezpieczenie obwodów trójfazowych z neutralnym w instalacjach o napięciu do 690 V AC.
• Stosowanie w układach, gdzie wymagane są precyzyjne zabezpieczenia ziemnozwarciowe (np. w zakładach produkcyjnych).
• Wdrażanie w systemach monitoringu zużycia energii dzięki zintegrowanemu licznikowi energii jednostki MicroLogic 5.0E.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Urządzenie należy instalować w suchym, dobrze wentylowanym miejscu, z dala od źródeł ciepła. Przed rozpoczęciem prac należy odłączyć napięcie zasilające. Wyłącznik należy zamocować w pozycji pionowej, z zachowaniem wymaganych odstępów izolacyjnych. Podłączenie przewodów musi być wykonane zgodnie z oznaczeniami na aparacie – moment dokręcania zacisków należy dostosować do przekroju przewodów (szczegóły w dokumentacji producenta).

FAQ

• Czy jednostka MicroLogic 5.0E obsługuje komunikację bezprzewodową? Tak – aparat umożliwia montaż bezprzewodowego styku pomocniczego OF/SD z protokołem ZigBee (opcja), co ułatwia zdalne monitorowanie stanu wyłącznika.
• Jaki jest zakres regulacji zabezpieczeń w MicroLogic 5.0E? Elektroniczna jednostka sterująca oferuje regulowane zabezpieczenia: przeciążeniowe (ANSI 49/51), zwarciowe bezzwłoczne (ANSI 50) oraz ziemnozwarciowe (ANSI 51G), dostosowane do specyfiki chronionego obwodu.
• Czy wyłącznik może być stosowany w instalacjach o napięciu 690 V AC? Tak – zakres napięcia roboczego wynosi do 690 V AC 50/60 Hz, co kwalifikuje go do zastosowań w instalacjach przemysłowych.
