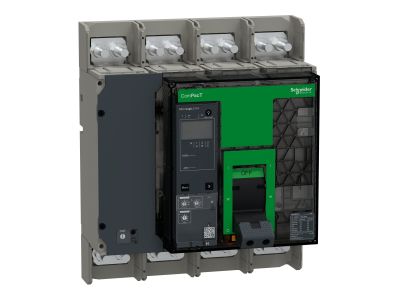

Wyłącznik, ComPacT NS1600H, 70kA przy 415VAC, 4P, stacjonarny, sterowanie ręczne, MicroLogic 2.0A, 1 | C160H42AFM Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NS1600H to 4-biegunowe urządzenie stacjonarne z ręcznym sterowaniem, zaprojektowane do ochrony obwodów elektrycznych w instalacjach przemysłowych i budynkach użyteczności publicznej. Charakteryzuje się zdolnością wyłączania 70 kA przy napięciu 415 V AC, co zapewnia skuteczną ochronę przed zwarciami. Wyposażony w jednostkę sterującą MicroLogic 2.0A z cyfrowym wyświetlaczem LCD, umożliwia precyzyjną regulację zabezpieczeń przeciążeniowych, zwarciowych i ziemnozwarciowych.

• Zdolność wyłączania 70 kA przy 415 V AC: Gwarantuje niezawodną ochronę sieci nawet w warunkach ekstremalnych zwarć, minimalizując ryzyko uszkodzeń instalacji.
• 4-biegunowa konstrukcja: Umożliwia pełną izolację wszystkich faz, neutralnego i przewodu ochronnego, zapewniając kompleksową ochronę instalacji 3-fazowych.
• Sterowanie ręczne z przyciskami ON/OFF i push to trip: Intuicyjna obsługa pozwala na szybkie odłączenie zasilania w sytuacjach awaryjnych.
• Jednostka MicroLogic 2.0A z wyświetlaczem LCD: Umożliwia monitorowanie parametrów sieci, regulację zabezpieczeń i sygnalizację stanów awaryjnych w czasie rzeczywistym.
• Zgodność z normami IEC 60947-1 i IEC 60947-2: Spełnia międzynarodowe standardy bezpieczeństwa i niezawodności dla aparatury łączeniowej.

Zgodność z Normami

Wyłącznik ComPacT NS1600H jest zgodny z normami międzynarodowymi IEC 60947-1 (wymagania ogólne) i IEC 60947-2 (wyłączniki). Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa produktów elektrycznych.

Zastosowanie

Wyłącznik ComPacT NS1600H znajduje zastosowanie w instalacjach wymagających wysokiej niezawodności i precyzji ochrony, takich jak:

• Rozdzielnice główne i podrozdzielnice w budynkach przemysłowych i komercyjnych.
• Instalacje energetyczne o wysokim obciążeniu prądowym, w tym centra danych i zakłady produkcyjne.
• Obiekty użyteczności publicznej, szpitale i budynki administracyjne, gdzie kluczowe jest zapewnienie ciągłości zasilania.
• Systemy ochrony przeciwpożarowej i zasilania awaryjnego, wymagające szybkiego odłączenia w sytuacjach awaryjnych.

Wskazówki Montażowe

Montaż wyłącznika ComPacT NS1600H powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy instalować w szafach rozdzielczych zgodnych z normami, zapewniając odpowiednią wentylację i przestrzeń serwisową. Przed montażem należy upewnić się, że prąd znamionowy instalacji nie przekracza 1600 A. Połączenia elektryczne muszą być wykonane zgodnie z zaleceniami producenta, z zachowaniem odpowiedniego momentu dokręcania zacisków. Po zamontowaniu zaleca się przeprowadzenie testów funkcjonalnych, w tym wyzwalania ręcznego i sprawdzania działania zabezpieczeń.

FAQ

• Czy jednostka MicroLogic 2.0A umożliwia regulację zabezpieczeń zwarciowych? Tak, jednostka MicroLogic 2.0A oferuje regulowane zabezpieczenia zwarciowe (krótkie, bezzwłoczne i ziemnozwarciowe), co pozwala na dostosowanie parametrów ochrony do specyficznych wymagań instalacji.
• Jakie dodatkowe funkcje można dodać do wyłącznika? Wyłącznik ComPacT NS1600H obsługuje szeroką gamę akcesoriów, w tym styki pomocnicze, czujniki stanu, moduły komunikacyjne (np. ZigBee) oraz diody LED sygnalizacyjne. Dokładna lista dostępnych opcji znajduje się w dokumentacji technicznej.
• Czy wyłącznik nadaje się do instalacji zasilania awaryjnego? Tak, dzięki szybkiemu odłączaniu zasilania (przycisk push to trip) i wysokiej zdolności wyłączania, wyłącznik ComPacT NS1600H jest odpowiedni do zastosowań w systemach zasilania awaryjnego i przeciwpożarowego.
