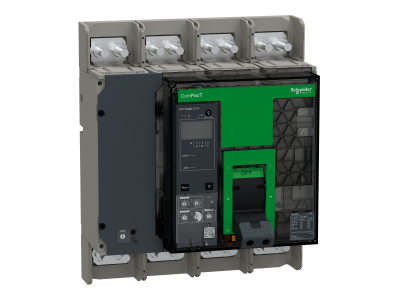

Wyłącznik, ComPacT NS1000L, 150kA przy 415VAC, 4P, stacjonarny, sterowanie ręczne, MicroLogic 5.0A, | C100L45AFM Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NS1000L to stacjonarny, czterobiegunowy aparat elektryczny o zdolności wyłączania 150 kA przy 415V AC, przeznaczony do ochrony instalacji o prądzie znamionowym do 1000 A. Wyposażony w elektroniczną jednostkę sterującą MicroLogic 5.0A z cyfrowym wyświetlaczem LCD oraz amperomierzem. Sterowanie odbywa się ręcznie za pomocą przycisków ON/OFF lub push to trip. Przezroczysta przednia pokrywa zapewnia widoczność elementów pomocniczych, co ułatwia diagnostykę i obsługę.

• Zdolność wyłączania 150 kA przy 415V AC: Gwarantuje skuteczną ochronę instalacji nawet w warunkach zwarciowych, minimalizując ryzyko uszkodzeń urządzeń.
• 4-biegunowa konstrukcja: Zapewnia pełną separację obwodów w instalacjach trójfazowych z przewodem neutralnym.
• Elektroniczna jednostka MicroLogic 5.0A: Oferuje regulowane zabezpieczenia długoczasowe, krótkozwłoczne, bezzwłoczne i ziemnozwarciowe (ANSI 49/50), dostosowując ochronę do specyfiki instalacji.
• Cyfrowy wyświetlacz LCD i amperomierz: Umożliwiają ciągły monitoring prądów roboczych oraz parametrów zabezpieczeń, ułatwiając szybką reakcję na ewentualne nieprawidłowości.
• Ręczne sterowanie ON/OFF oraz push to trip: Bezpośredni dostęp do funkcji załączania, wyłączania i wymuszonego wyzwolenia zwarciowego, co zwiększa efektywność obsługi.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC 60947-1 i IEC 60947-2, potwierdzających zgodność z europejskimi standardami bezpieczeństwa dla aparatury łączeniowej. Posiada oznaczenie CE.

Zastosowanie

ComPacT NS1000L przeznaczony jest do ochrony i sterowania głównymi obwodami zasilania w instalacjach przemysłowych, budynkach użyteczności publicznej oraz rozdzielniach niskiego napięcia. Jego wysoka zdolność wyłączania sprawia, że jest idealnym rozwiązaniem dla wymagających aplikacji, takich jak:

• Główne rozłączniki w rozdzielniach przemysłowych i energetycznych.
• Ochrona obwodów zasilających duże maszyny i urządzenia o wysokim prądzie znamionowym.
• Zastosowanie w budynkach użyteczności publicznej, gdzie wymagana jest niezawodna ochrona przeciwpożarowa.
• Instalacje zasilające piece indukcyjne, spawarki czy inne urządzenia o charakterze obciążenia zwarciowego.
• Ochrona linii kablowych o dużych przekrojach i długich odcinkach.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Urządzenie należy montować w pozycji pionowej na szynie TH35 lub w dedykowanej obudowie. Przed podłączeniem kabli należy sprawdzić zgodność ich przekroju z prądem znamionowym wyłącznika. Podczas dokręcania przewodów stosować zalecany moment siłowy określony w dokumentacji technicznej. Po zamontowaniu przeprowadzić testy funkcjonalne, w tym próbę zwarciową, aby potwierdzić poprawność działania zabezpieczeń.

FAQ

• Czy wyłącznik ComPacT NS1000L posiada możliwość zdalnego sterowania? Podstawowa wersja wyłącznika sterowana jest ręcznie. Do zdalnego sterowania i monitoringu konieczne jest zastosowanie dodatkowych akcesoriów, takich jak moduły komunikacyjne lub styczniki pomocnicze.
• Jakie zabezpieczenia oferuje jednostka MicroLogic 5.0A? Elektroniczna jednostka sterująca zapewnia regulowane zabezpieczenia długoczasowe (przeciążeniowe), krótkozwłoczne (zwarcie), bezzwłoczne (zwarcia bliskie) oraz ziemnozwarciowe (ANSI 49/50), dostosowywane do indywidualnych wymagań instalacji.
• Czy wyłącznik jest wyposażony w wyłącznik różnicowoprądowy (RCD)? Nie – jest to wyłącznik zwarciowy i przeciążeniowy. Do ochrony przeciwporażeniowej zaleca się stosowanie zewnętrznych wyłączników różnicowoprądowych w obwodzie zasilającym.
