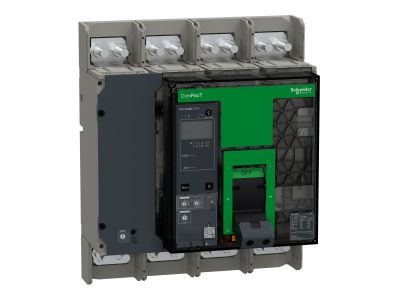

Wyłącznik, ComPacT NS1000L, 150kA przy 415VAC, 4P, stacjonarny, sterowanie ręczne, MicroLogic 2.0A, | C100L42AFM Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NS1000L to 4-biegunowe urządzenie stacjonarne z ręcznym sterowaniem, zaprojektowane do ochrony obwodów elektrycznych o wysokim obciążeniu. Posiada zdolność wyłączania 150kA przy 415VAC, co zapewnia skuteczną ochronę nawet w wymagających instalacjach przemysłowych. Wyposażony w elektroniczną jednostkę sterującą MicroLogic 2.0A z cyfrowym wyświetlaczem LCD, umożliwia precyzyjną kontrolę parametrów pracy i nastaw zabezpieczeń.

• Zdolność wyłączania 150kA przy 415VAC: Zapewnia ochronę przed zwarciami nawet w najcięższych warunkach zwarciowych, minimalizując ryzyko uszkodzeń instalacji.
• 4-biegunowa konstrukcja: Umożliwia pełne odcięcie zasilania w układach trójfazowych z neutralnym, co jest kluczowe dla bezpieczeństwa i selektywności zabezpieczeń.
• Ręczne sterowanie ON/OFF z przyciskiem push to trip: Szybkie i intuicyjne działanie, przydatne podczas awaryjnych wyłączeń lub testów.
• Jednostka sterująca MicroLogic 2.0A: Regulowane zabezpieczenia przeciążeniowe, zwarciowe i ziemnozwarciowe z cyfrowym wyświetlaczem wartości prądów.
• Przezroczysta przednia pokrywa: Ułatwia dostęp do elementów pomocniczych i poprawia widoczność podczas serwisu.

Zgodność z Normami

Wyłącznik ComPacT NS1000L spełnia wymagania norm międzynarodowych IEC 60947-1 i IEC 60947-2. Został zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa i ochrony przeciwporażeniowej.

Zastosowanie

ComPacT NS1000L znajduje zastosowanie w instalacjach przemysłowych, energetycznych oraz w rozdzielniach niskiego napięcia, gdzie wymagana jest wysoka zdolność wyłączania i precyzyjna ochrona obwodów.

• Ochrona głównych obwodów zasilających w zakładach produkcyjnych i stacjach transformatorowych.
• Zabezpieczenie linii zasilających duże silniki i urządzenia o wysokim poborze mocy.
• Stosowanie w rozdzielniach budynków użyteczności publicznej i infrastrukturze krytycznej.
• Wyposażenie szaf sterowniczych i tablic rozdzielczych w układach o podwyższonych wymaganiach bezpieczeństwa.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zweryfikować brak potencjału. Wyłącznik należy zainstalować w pozycji pionowej na szynie DIN lub płycie montażowej, zapewniając odpowiednią wentylację. Połączenia elektryczne wykonać zgodnie z zaleceniami producenta, dbając o odpowiednie momenty dokręcenia. Po montażu przeprowadzić testy funkcjonalne, w tym sprawdzenie działania zabezpieczeń i mechanizmu wyłączania.

FAQ

• Jakie zabezpieczenia oferuje jednostka MicroLogic 2.0A? MicroLogic 2.0A zapewnia regulowane zabezpieczenia przeciążeniowe, zwarciowe (krótkie i bezzwłoczne) oraz ziemnozwarciowe, zgodnie z normami ANSI 49/50.
• Czy wyłącznik może być sterowany zdalnie? Standardowe wykonanie posiada sterowanie ręczne. Do zdalnego sterowania wymagane są dodatkowe akcesoria (np. cewki wyłączające lub moduły komunikacyjne).
• Jaki jest zakres napięcia roboczego wyłącznika? Wyłącznik pracuje przy napięciu do 690V AC 50/60Hz, co pozwala na stosowanie w różnych układach zasilania.
