Wyłącznik, ComPacT NS1000H, 70kA przy 415VAC, 4P, stacjonarny, sterowanie ręczne, MicroLogic 5.0A, 1 | C100H45AFM Schneider Electric

Opis i Kluczowe Cechy

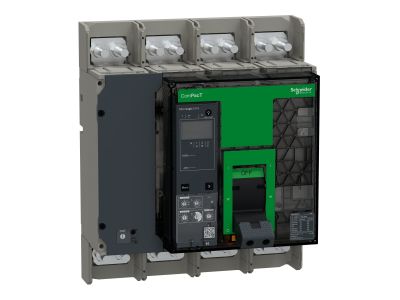

Wyłącznik ComPacT NS1000H to nowoczesny, stacjonarny aparat elektryczny zaprojektowany do ochrony obwodów o napięciu do 690V AC. Zapewnia zdolność wyłączania zwarciowego 70kA przy 415VAC, co gwarantuje skuteczną ochronę instalacji przed zwarciami. Ręczne sterowanie za pomocą przycisków ON/OFF oraz funkcji push-to-trip umożliwia szybką obsługę urządzenia. Wyposażony w jednostkę sterującą MicroLogic 5.0A o prądzie znamionowym 1000A, oferuje regulowane zabezpieczenia przeciążeniowe, krótkozwłoczne, bezzwłoczne i ziemnozwarciowe, dostosowane do wymagań instalacji.

• 4-biegunowa konstrukcja: zapewnia pełną ochronę zwarciową i selektywność w obwodach trójfazowych z neutralnym.
• Zdolność wyłączania 70kA przy 415VAC: skuteczna ochrona instalacji przed zwarciami, minimalizująca ryzyko uszkodzeń urządzeń i zagrożeń pożarowych.
• Ręczne sterowanie (ON/OFF/push-to-trip): intuicyjna obsługa, szybkie odłączanie obwodu w sytuacjach awaryjnych.
• Jednostka MicroLogic 5.0A z wyświetlaczem LCD: cyfrowa regulacja zabezpieczeń, wizualizacja parametrów pracy i diagnostyka awarii.
• Napięcie robocze do 690V AC: uniwersalne zastosowanie w instalacjach przemysłowych, budynkach komercyjnych i infrastrukturze energetycznej.

Zgodność z Normami

Wyłącznik ComPacT NS1000H spełnia wymagania normy IEC 60947-2 (wyłączniki automatyczne) oraz IEC 60947-1 (wymagania ogólne). Posiada deklarację zgodności CE i jest zgodny z międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej niskiego napięcia.

Zastosowanie

ComPacT NS1000H to wszechstronny aparat ochronny do zastosowań wymagających wysokiej zdolności wyłączania i precyzyjnej regulacji zabezpieczeń, dedykowany głównie do instalacji przemysłowych i energetycznych.

• Ochrona głównych rozdzielnic w zakładach przemysłowych – zabezpieczenie linii zasilających maszyn i urządzeń.
• Stacje transformatorowe i sieci elektroenergetyczne – ochrona przed zwarciami i przeciążeniami w instalacjach o podwyższonym ryzyku.
• Budynki użyteczności publicznej i obiekty komercyjne – zasilanie gwarantowane z separacją obwodów krytycznych.
• Infrastruktura energetyczna – stosowany jako aparat głównego zasilania w systemach trójfazowych z neutralnym.

Wskazówki Montażowe

Montaż wyłącznika ComPacT NS1000H powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami bezpieczeństwa. Urządzenie należy montować w pozycji pionowej, w suchym, dobrze wentylowanym miejscu, zabezpieczonym przed dostępem osób nieuprawnionych. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie. Wymiary montażowe: 327 mm (wysokość) x 210 mm (szerokość) x 147 mm (głębokość). Połączenia elektryczne należy wykonać zgodnie z dokumentacją techniczną, z zachowaniem właściwego momentu dokręcania przewodów. Po montażu należy przeprowadzić testy działania, w tym próbę zrzutu zwarciowego.

FAQ

• Jaka jest maksymalna zdolność wyłączania zwarciowego? Wyłącznik ComPacT NS1000H zapewnia zdolność wyłączania zwarciowego 70kA przy napięciu 415VAC.
• Czy jednostka MicroLogic 5.0A posiada wyświetlacz parametrów? Tak, wyposażona jest w cyfrowy wyświetlacz LCD, na którym wyświetlane są wartości skuteczne prądów oraz parametry pracy jednostki.
• Czy wyłącznik może być wyposażony w dodatkowe styki pomocnicze? Tak, dostępne jest rozwiązanie z bezprzewodowym stykiem pomocniczym OF/SD w protokole ZigBee, a także szereg innych akcesoriów zgodnych z architekturą EcoStruxure Power.
