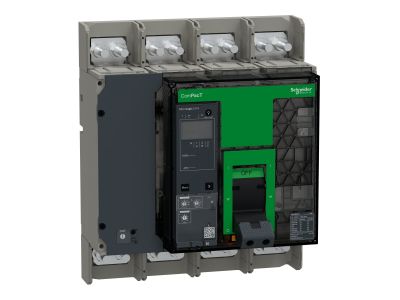

Wyłącznik, ComPacT NS1000H, 70kA przy 415VAC, 3P, stacjonarny, sterowanie ręczne, MicroLogic 5.0A, 1 | C100H35AFM Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NS1000H to trójbiegunowe urządzenie stacjonarne z ręcznym sterowaniem, zaprojektowane do ochrony obwodów elektrycznych przed zwarciami, przeciążeniami i zwarciami doziemnymi. Charakteryzuje się zdolnością wyłączania 70 kA przy 415 VAC, co czyni go odpowiednim do zastosowań w przemysłowych instalacjach elektroenergetycznych. Wyposażony w elektroniczną jednostkę sterującą MicroLogic 5.0A o prądzie znamionowym 1000A, zapewnia precyzyjne zabezpieczenia oraz monitoring parametrów pracy poprzez cyfrowy wyświetlacz LCD.

• Zdolność wyłączania 70 kA przy 415 VAC: Gwarantuje skuteczną ochronę instalacji przed zwarciami o dużym natężeniu prądu, minimalizując ryzyko uszkodzeń urządzeń i zagrożeń pożarowych.
• Trójbiegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz obwodu, co jest wymagane w instalacjach trójfazowych.
• Sterowanie ręczne z blokadą ON/OFF i przyciskiem push to trip: Umożliwia szybkie odłączenie zasilania w sytuacjach awaryjnych oraz precyzyjną obsługę podczas rutynowych czynności eksploatacyjnych.
• Jednostka MicroLogic 5.0A z wyświetlaczem LCD: Pozwala na odczyt rzeczywistych wartości prądów, diagnostykę zabezpieczeń i regulację parametrów zabezpieczeniowych (przeciążeniowe, zwarciowe, ziemnozwarciowe).
• Cyfrowy pomiar prądów fazowych: Umożliwia ciągły monitoring obciążenia i wczesne wykrywanie nieprawidłowości w instalacji.

Zgodność z Normami

Wyłącznik NS1000H spełnia wymagania norm międzynarodowych IEC 60947-1 i IEC 60947-2 dotyczących łączników i zabezpieczeń niskonapięciowych. Posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i ochrony środowiska.

Zastosowanie

Wyłącznik ComPacT NS1000H znajduje zastosowanie w instalacjach przemysłowych, energetycznych i budynkach użyteczności publicznej, gdzie wymagana jest wysoka zdolność wyłączania i zaawansowane funkcje zabezpieczeniowe.

• Ochrona głównych obwodów zasilających w rozdzielnicach przemysłowych i stacjach transformatorowych.
• Ochrona silników o wysokim prądzie rozruchowym w zakładach produkcyjnych i obiektach przemysłowych.
• Zabezpieczenie elektroenergetycznych instalacji budynków o dużym zapotrzebowaniu na moc (np. centra handlowe, szpitale, hale produkcyjne).
• Stosowanie w systemach automatyki i rozdzielnicach zasilających zasilacze UPS i generatory rezerwowe.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami bezpieczeństwa. Urządzenie należy montować w pozycji pionowej, zapewniając odpowiednią wentylację i dostęp do elementów sterujących. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Podłączenie przewodów należy wykonać zgodnie z oznaczeniami na listwie przyłączeniowej, zwracając uwagę na odpowiedni dobór przekrojów przewodów i momentów dokręcania. Po montażu przeprowadzić testy funkcjonalne i weryfikację nastaw zabezpieczeń.

FAQ

• Czy jednostka MicroLogic 5.0A umożliwia zdalne sterowanie? Podstawowa wersja nie posiada modułu zdalnego sterowania. Do wyłącznika można jednak dobrać opcjonalne akcesoria, takie jak bezprzewodowy styk pomocniczy OF/SD w protokole ZigBee, które umożliwiają zdalne monitorowanie i sterowanie.
• Jaka jest maksymalna temperatura pracy wyłącznika? Dane techniczne nie określają maksymalnej temperatury pracy. Zaleca się stosowanie wyłącznika w zakresie temperatur określonych w dokumentacji producenta (standardowo -25°C do +70°C).
• Czy wyłącznik jest kompatybilny z innymi akcesoriami serii ComPacT NS? Tak, wyłącznik NS1000H jest częścią rodziny urządzeń ComPacT NS i jest kompatybilny z dostępnymi akcesoriami, takimi jak styczniki, styczniki silnikowe, styk pomocniczy i moduły komunikacyjne.
