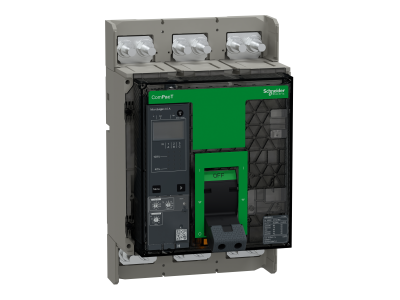

Wyłącznik, ComPacT NS1000H, 70kA przy 415VAC, 3P, stacjonarny, sterowanie ręczne, MicroLogic 2.0A, 1 | C100H32AFM Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NS1000H to 3-biegunowy, stacjonarny wyłącznik o zdolności wyłączania 70kA przy 415VAC. Przeznaczony do montażu w rozdzielnicach i instalacjach przemysłowych, zapewnia niezawodną ochronę obwodów elektrycznych przy ręcznym sterowaniu. Wyposażony w jednostkę sterującą MicroLogic 2.0A z cyfrowym wyświetlaczem LCD i amperomierzem, umożliwia precyzyjne monitorowanie parametrów pracy.

• Zdolność wyłączania 70kA przy 415VAC: Zapewnia skuteczną ochronę przy zwarciach w instalacjach o wysokim natężeniu prądu.
• 3-biegunowa konstrukcja: Idealny do systemów trójfazowych, gwarantuje równomierne rozłączanie wszystkich faz.
• Sterowanie ręczne z MicroLogic 2.0A: Precyzyjna obsługa za pomocą przycisków ON/OFF i push-to-trip, z wizualizacją parametrów na wyświetlaczu LCD.
• Cyfrowy amperomierz na jednostce sterującej: Umożliwia ciągłe monitorowanie prądu obwodu, co ułatwia diagnostykę i konserwację.
• Przezroczysta pokrywa przednia: Ułatwia dostęp do elementów pomocniczych i poprawia czytelność oznaczeń.

Zgodność z Normami

Wyłącznik ComPacT NS1000H spełnia wymagania norm międzynarodowych IEC 60947-1 oraz IEC 60947-2, co potwierdza jego zgodność z europejskimi dyrektywami i standardami bezpieczeństwa dla aparatury łączeniowej.

Zastosowanie

ComPacT NS1000H jest dedykowany do zabezpieczania obwodów w instalacjach przemysłowych, energetycznych oraz rozdzielnicach niskiego i średniego napięcia.

• Zabezpieczanie głównych obwodów zasilających w zakładach przemysłowych.
• Ochrona linii kablowych w rozdzielnicach budynków użyteczności publicznej.
• Stosowanie w układach automatyki i sterowania maszyn.
• Instalacje wymagające wysokiej zdolności wyłączania w środowiskach o dużym obciążeniu prądowym.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie należy zamontować w dedykowanej obudowie rozdzielnicy, zapewniając odpowiednią wentylację i przestrzeń serwisową. Należy przestrzegać wymiarów montażowych (327x210x147 mm) oraz odpowiedniego momentu dokręcania połączeń elektrycznych. Przed uruchomieniem przeprowadzić testy działania, w tym próbę wyzwolenia.

FAQ

• Jakie napięcie robocze obsługuje wyłącznik? Urządzenie zaprojektowane jest do pracy przy napięciu 690V AC 50/60Hz.
• Czy jednostka MicroLogic 2.0A umożliwia regulację zabezpieczeń? Tak – zabezpieczenia długotrwałe i chwilowe są regulowane zgodnie z normami ANSI 49/50.
• Czy wyłącznik może współpracować z dodatkowymi akcesoriami? Tak, dostępne są liczne akcesoria i funkcje dodatkowe, które można zintegrować z jednostką MicroLogic.
