Wyłącznik Compact CVS 36 kA, wyzwalacz ETS 2.2, 100A, 3P 3d | LV510553 Schneider Electric

Opis i Kluczowe Cechy

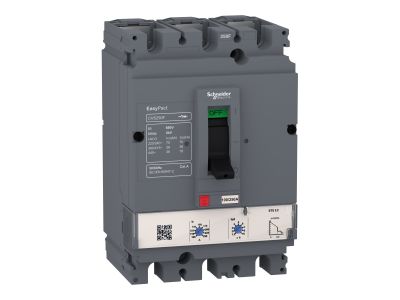

Wyłącznik kompaktowy Compact CVS 36 kA z wyzwalaczem elektronicznym ETS 2.2, prąd znamionowy 100A, 3-biegunowy z 3 drogami to aparat modułowy przeznaczony do ochrony obwodów siłowych w instalacjach niskiego napięcia. Wysoka zdolność zwarciowa 36 kA przy 415 VAC gwarantuje skuteczną ochronę przed zwarciami, a napięcie robocze do 440 VAC 50/60 Hz zapewnia elastyczność zastosowania w różnych systemach elektroenergetycznych.

• Zdolność zwarciowa 36 kA: Zapewnia skuteczną ochronę instalacji przed skutkami zwarć, minimalizując ryzyko uszkodzeń urządzeń i przewodów.
• Wyzwalacz elektroniczny ETS 2.2: Precyzja i szybkość działania, możliwość konfiguracji parametrów ochronnych (np. charakterystyki czasowo-prądowej).
• Prąd znamionowy 100A, 3-biegunowy: Odpowiedni do zabezpieczania obwodów o średnich obciążeniach prądowych w budynkach użyteczności publicznej i przemysłowych.
• 3 drogi (3P 3d): Pełna ochrona wszystkich faz z możliwością niezależnego sterowania każdym biegunem.
• Wymiary modułowe (105x161x86 mm):
Kompaktowa konstrukcja ułatwiająca montaż w szafach rozdzielczych i rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik Compact CVS spełnia wymagania norm międzynarodowych IEC 60947, EN 60947 oraz posiada certyfikat CB, co potwierdza zgodność z europejskimi standardami bezpieczeństwa dla aparatury łączeniowej.

Zastosowanie

Wyłącznik kompaktowy CVS z wyzwalaczem ETS 2.2 przeznaczony jest do ochrony obwodów siłowych w instalacjach elektrycznych niskiego napięcia. Jego wszechstronność sprawia, że znajduje zastosowanie w różnych segmentach budownictwa i przemysłu.

• Ochrona obwodów zasilających w małych i średnich budynkach użyteczności publicznej (biura, szkoły, szpitale).
• Zabezpieczanie linii zasilających urządzenia przemysłowe o średnich mocach.
• Stosowanie w rozdzielnicach modułowych jako aparat głównego zasilania lub podrozdziału.
• Instalacje, w których wymagana jest wysoka zdolność zwarciowa i precyzyjna ochrona przed przeciążeniami.

Wskazówki Montażowe

Montaż wyłącznika należy powierzyć wykwalifikowanemu personelowi z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i upewnić się, że obwód jest bezpotencjałowy. Wyłącznik należy zamontować w szafie rozdzielczej na szynie DIN, zachowując odpowiednie odstępy montażowe. Po zamontowaniu podłączyć przewody zgodnie z oznaczeniami na aparacie (L1, L2, L3 dla faz, N dla neutralnego jeśli dotyczy). Dokręcić połączenia śrubowe z zalecanym momentem obrotowym. Po zakończeniu montażu przeprowadzić próbę działania (załącz/wyłącz) i sprawdzić poprawność współpracy z układem sterowania.

FAQ

• Czy wyłącznik CVS posiada możliwość zdalnego sterowania? Tak, wyzwalacz ETS 2.2 umożliwia integrację z układami sterowania i automatyki, w tym zasilanie cewki wyłączającej zewnętrznym sygnałem (np. z systemu BMS).
• Jakie są zalecane nastawy wyzwalacza ETS 2.2? Dokładne parametry nastaw powinny być dobrane indywidualnie do konkretnej instalacji. Dokumentacja techniczna zawiera zalecenia dotyczące charakterystyki czasowo-prądowej w zależności od typu obciążenia.
• Czy wyłącznik może być stosowany w instalacjach fotowoltaicznych? Wyłącznik Compact CVS nie posiada dedykowanej certyfikacji dla instalacji fotowoltaicznych. Do takich zastosowań zalecane są specjalistyczne aparaty z odpowiednimi normami.
