Wyłącznik ciśnieniowy 12bar 1/4 cala 1Z 1R | XMAV12L2135 Telemecanique Sensors

Opis i Kluczowe Cechy

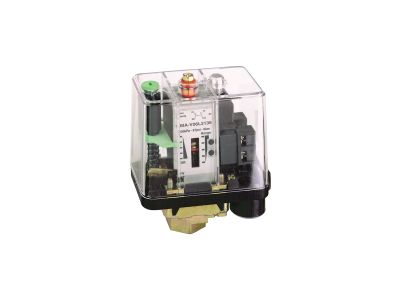

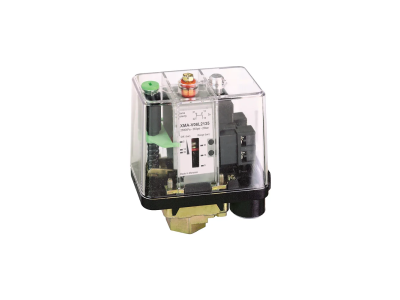

Wyłącznik ciśnieniowy Telemecanique Sensors z serii OsiSense XM, model XMAV12L2135, to profesjonalne urządzenie sterujące zaprojektowane do precyzyjnego monitorowania i regulacji ciśnienia w układach przemysłowych. Wyposażony w jeden styk przełączny C/O (1Z 1R), pozwala na elastyczne zarządzanie obwodami sterowania w zależności od aktualnych parametrów medium. Obudowa wykonana z wysokiej jakości poliwęglanu impregnowanego Lexanem 123 zapewnia wyjątkową trwałość, a przezroczysta pokrywa umożliwia szybką inspekcję wizualną mechanizmu nastawczego.

• Szeroki zakres regulacji: Możliwość nastawy punktu przełączania przy rosnącym ciśnieniu w zakresie od 1,3 do 12 bar oraz przy spadającym ciśnieniu od 0,3 do 10,3 bar.
• Wysoka wytrzymałość: Ciśnienie niszczące wynosi aż 30 bar, co gwarantuje bezpieczeństwo instalacji nawet w przypadku nieprzewidzianych skoków ciśnienia (maksymalne dopuszczalne ciśnienie przypadkowe to 27 bar).
• Wszechstronność mediów: Urządzenie jest przystosowane do pracy z powietrzem, świeżą wodą oraz wodą morską w temperaturze od 0°C do 55°C.
• Precyzyjny mechanizm: Wykorzystanie membrany (diagramu) jako elementu wykonawczego zapewnia powtarzalność i niezawodność działania.
• Solidne przyłącza: Elementy mające styczność z płynem wykonano z chromowanego stopu cynku oraz nitrylu wzmocnionego płótnem, co zapewnia odporność na korozję.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z rygorystycznymi standardami dla aparatury sterowniczej niskiego napięcia. Spełnia wymagania kategorii użytkowania AC-15 oraz DC-13, co potwierdza jego zdolność do bezpiecznego przełączania obciążeń elektromagnetycznych. Prąd znamionowy łączeniowy wynosi 3 A przy 120 V AC oraz 0,1 A przy 250 V DC, co czyni go idealnym komponentem do współpracy ze sterownikami PLC oraz stycznikami w szafach sterowniczych.

Zastosowanie

Łącznik ciśnienia XMAV12L2135 znajduje szerokie zastosowanie w automatyce budynkowej i przemysłowej. Jest niezastąpiony w układach hydroforowych, systemach nawadniania wykorzystujących wodę morską lub słodką, a także w instalacjach sprężonego powietrza. Dzięki stałemu różnicowemu rodzajowi skali, urządzenie doskonale sprawdza się w aplikacjach wymagających stabilnego utrzymywania ciśnienia w zbiornikach buforowych i rurociągach technologicznych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Przyłącze hydrauliczne o rozmiarze 1/4 cala wymaga zastosowania odpowiednich uszczelnień dla zapewnienia szczelności układu. Podłączenie elektryczne realizowane jest poprzez dławik kablowy o rozmiarze Pg 13,5, który gwarantuje odpowiedni stopień ochrony i zabezpieczenie przewodu przed wyrwaniem. Nastawa punktów przełączania odbywa się zewnętrznie, co ułatwia kalibrację urządzenia bez konieczności demontażu obudowy. Należy pamiętać, aby nie przekraczać maksymalnego momentu dokręcania zacisków elektrycznych, co zapewni długotrwały i bezawaryjny styk.

FAQ

• Czy wyłącznik może pracować z wodą morską? Tak, materiały takie jak chromowany stop cynku i specjalna membrana nitrylowa pozwalają na bezpieczną pracę z wodą morską w temperaturze do 55°C.
• Jaki jest typ styku w tym modelu? Urządzenie posiada jeden styk przełączny C/O (Change-Over), co pozwala na wykorzystanie go zarówno jako styk zwierny, jak i rozwierny.
• Czy urządzenie posiada wyświetlacz? Model XMAV12L2135 nie posiada wyświetlacza lokalnego; kontrola nastaw odbywa się za pomocą mechanicznej skali widocznej pod przezroczystą pokrywą.
• Jaka jest odporność na przeciążenia ciśnieniowe? Wyłącznik wytrzymuje przypadkowe skoki ciśnienia do 27 bar, a jego konstrukcja ulega zniszczeniu dopiero przy wartości 30 bar.
