Wyłącznik ciśnieniowy 0,4-4bar 1C/O | XMLA004A2S11 Telemecanique Sensors

Opis i Kluczowe Cechy

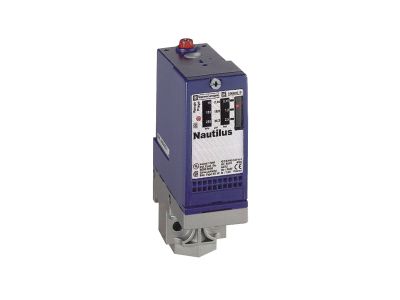

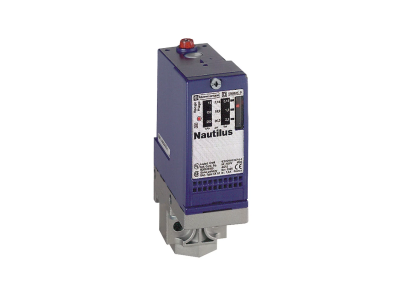

Elektromechaniczny czujnik ciśnienia XMLA004A2S11 z serii OsiSense XM od renomowanego producenta Telemecanique Sensors to profesjonalne rozwiązanie dedykowane do precyzyjnej kontroli ciśnienia w obwodach sterowania. Urządzenie charakteryzuje się stałym różnicowym rodzajem skali oraz posiada wbudowany wyświetlacz lokalny, co znacząco ułatwia bieżącą diagnostykę i nastawę parametrów pracy. Wyłącznik został wyposażony w jeden styk przełączny (1 C/O), który zapewnia wszechstronność w konfiguracji logiki sterowania.

• Zakres regulacji: Punkt przełączania przy rosnącym ciśnieniu można ustawić w przedziale od 0,4 do 4 bar, natomiast przy spadającym ciśnieniu od 0,05 do 3,65 bar.
• Wytrzymałość konstrukcyjna: Obudowa wykonana z wysokiej jakości stopu cynku gwarantuje odporność na trudne warunki przemysłowe, a maksymalne dopuszczalne ciśnienie przypadkowe wynosi aż 9 bar.
• Bezpieczeństwo: Ciśnienie niszczące na poziomie 18 bar stanowi solidny margines bezpieczeństwa dla instalacji.
• Kompatybilność mediów: Dzięki zastosowaniu uszczelnień FPM i FKM oraz elementów ze stopu cynku, urządzenie może pracować z olejem hydraulicznym, powietrzem oraz świeżą wodą w temperaturze do 70 °C.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Wyłącznik spełnia wymagania normy EN/IEC 60947-5-1 w zakresie parametrów elektrycznych dla kategorii użytkowania AC-15 oraz DC-13. Prąd znamionowy [In] wynosi odpowiednio 3 A przy 120 V AC oraz 0,1 A przy 250 V DC, co pozwala na bezpieczną współpracę ze sterownikami PLC oraz przekaźnikami pomocniczymi.

Zastosowanie

Model XMLA004A2S11 znajduje szerokie zastosowanie w systemach automatyki przemysłowej i budynkowej. Jest idealnym wyborem do monitorowania ciśnienia w układach smarowania maszyn, systemach pneumatycznych oraz instalacjach wodociągowych. Dzięki precyzyjnemu mechanizmowi membranowemu (diagram), czujnik doskonale sprawdza się wszędzie tam, gdzie wymagana jest wysoka powtarzalność przełączeń przy niskich zakresach ciśnienia roboczego do 4 bar.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla zachowania parametrów metrologicznych urządzenia:

• Przyłącze elektryczne: Urządzenie posiada jedno wejście kablowe pod dławnicę Pg 13. Zaciski śrubowe obsługują przewody o przekroju od 0,5 mm² do 2,5 mm² (AWG 20...AWG 14), co pozwala na stabilne przesyłanie sygnałów sterujących bez ryzyka poluzowania połączeń.
• Moment dokręcania: Należy zwrócić uwagę na odpowiednie dociśnięcie zacisków śrubowych, aby zapewnić trwały styk elektryczny i odporność na wibracje.
• Pozycja montażu: Choć czujnik jest odporny, zaleca się montaż w sposób minimalizujący gromadzenie się kondensatu wewnątrz przyłącza ciśnieniowego.

FAQ

Czy urządzenie posiada regulowaną histerezę?
Model XMLA posiada stały różnicowy rodzaj skali, co oznacza, że różnica między punktem załączenia a wyłączenia jest stała dla danego ustawienia punktu przełączania.

Z jakimi mediami może pracować ten czujnik?
Czujnik jest przystosowany do pracy z powietrzem, świeżą wodą oraz olejem hydraulicznym w zakresie temperatur od 0 do 70 stopni Celsjusza.

Jaki jest stopień ochrony obudowy?
Obudowa wykonana ze stopu cynku zapewnia wysoką odporność mechaniczną, typową dla serii OsiSense XM, dedykowaną do wymagających środowisk przemysłowych.
