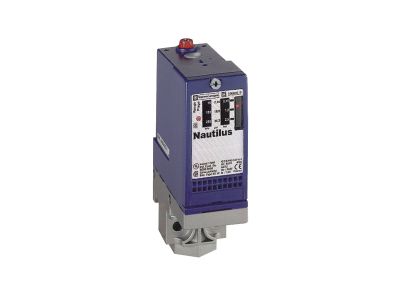

Wyłącznik ciśnienia XML-A 300 bar skala stała 1 wartość progowa 1 C/O | XMLA300D2S11 Telemecanique Sensors

Opis i Kluczowe Cechy

Wyłącznik ciśnienia XMLA300D2S11 z serii OsiSense XM to profesjonalny, elektromechaniczny czujnik ciśnieniowy zaprojektowany przez renomowanego producenta Telemecanique Sensors. Urządzenie charakteryzuje się stałą skalą różnicową i jest dedykowane do precyzyjnej kontroli ciśnienia w obwodach sterowania. Wyposażone w jeden styk przełączny C/O (SPDT), pozwala na skuteczne zarządzanie sygnałami w systemach automatyki przemysłowej.

• Szeroki zakres regulacji: Punkt przełączania przy rosnącym ciśnieniu można ustawić w przedziale od 20 do 300 bar, natomiast przy spadającym ciśnieniu od 3,5 do 265 bar.
• Wytrzymała konstrukcja: Obudowa wykonana ze stopu cynku zapewnia wysoką odporność mechaniczną, a tłokowy mechanizm wykonawczy gwarantuje niezawodność nawet przy ekstremalnych obciążeniach.
• Bezpieczeństwo operacyjne: Urządzenie wytrzymuje przypadkowe skoki ciśnienia do 675 bar, a jego ciśnienie niszczące wynosi aż 1350 bar, co stanowi istotny margines bezpieczeństwa dla instalacji.
• Materiały najwyższej jakości: Elementy mające styczność z medium wykonane są z FPM (Viton), FKM, mosiądzu, PTFE oraz stali, co zapewnia kompatybilność z szeroką gamą płynów hydraulicznych.
• Lokalny wyświetlacz: Zintegrowany wskaźnik pozwala na szybką weryfikację nastaw bezpośrednio na urządzeniu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w wymagających środowiskach przemysłowych. Wyłącznik spełnia wymagania normy EN/IEC 60947-5-1 w zakresie parametrów elektrycznych dla obwodów sterowania. Znamionowy prąd pracy wynosi 3 A przy napięciu 120 V (AC-15) oraz 0,1 A przy 250 V (DC-13), co gwarantuje stabilną współpracę ze sterownikami PLC oraz przekaźnikami pomocniczymi.

Zastosowanie

Dzięki swojej charakterystyce, model XMLA300D2S11 znajduje zastosowanie przede wszystkim w ciężkiej hydraulice siłowej oraz systemach smarowania. Jest idealnym rozwiązaniem do monitorowania ciśnienia oleju hydraulicznego, wody oraz innych mediów niekorozyjnych. Wykorzystuje się go w prasach hydraulicznych, układach formowania wtryskowego oraz w systemach zabezpieczających pompy przed przeciążeniem. Precyzyjna skala stała sprawia, że jest to niezastąpiony element w aplikacjach wymagających powtarzalnego progu przełączania.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla zachowania precyzji pomiaru i trwałości urządzenia:

• Przyłącze elektryczne: Urządzenie posiada jedno złącze Pg 13. Zaciski śrubowe obsługują przewody o przekroju znamionowym od 0,5 mm² do 2,5 mm² (AWG 20...AWG 14), co pozwala na pewne i trwałe połączenie elektryczne.
• Orientacja: Zaleca się montaż w pozycji pionowej, jednak konstrukcja tłokowa pozwala na dużą elastyczność montażową.
• Moment dokręcania: Należy zwrócić uwagę na odpowiednie dociśnięcie zacisków śrubowych, aby uniknąć rezystancji przejścia i przegrzewania się styków.
• Medium: Przed montażem należy upewnić się, że medium procesowe jest kompatybilne z materiałami uszczelnień (FPM/FKM).

FAQ

• Czy wyłącznik posiada regulowaną histerezę? Model XMLA posiada stałą skalę różnicową, co oznacza, że różnica między punktem załączenia a wyłączenia jest stała dla danego zakresu nastawy.
• Jakie jest maksymalne ciśnienie, które nie uszkodzi czujnika? Maksymalne dopuszczalne przypadkowe ciśnienie wynosi 675 bar. Przekroczenie tej wartości może wpłynąć na kalibrację, natomiast ciśnienie niszczące to 1350 bar.
• Czy urządzenie nadaje się do pracy z prądem stałym? Tak, wyłącznik jest certyfikowany do pracy w kategorii DC-13 przy napięciu do 250 V (prąd znamionowy 0,1 A).
