Wyłącznik cięgnowy STOP z blokadą 2R LINKA-P | XY2CH13270 Telemecanique Sensors

Opis i Kluczowe Cechy

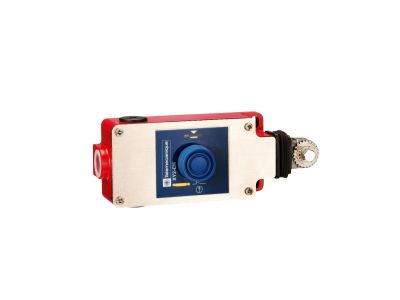

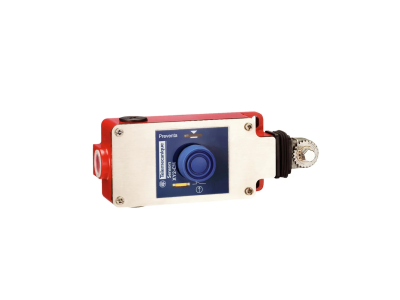

Wyłącznik cięgnowy STOP z blokadą 2R LINKA-P o numerze katalogowym XY2CH13270 to zaawansowane urządzenie bezpieczeństwa pochodzące z renomowanej serii Preventa XY2 od producenta Telemecanique Sensors. Urządzenie zostało zaprojektowane z myślą o natychmiastowym zatrzymaniu procesów maszynowych w sytuacjach zagrożenia, co jest kluczowe dla ochrony zdrowia personelu oraz integralności parku maszynowego. Wyłącznik posiada dwa styki rozwierne (2NC), co gwarantuje pewne przerwanie obwodu sterowania w momencie aktywacji.

• Blokada mechaniczna: Urządzenie wyposażone jest w mechanizm blokady, który wymaga świadomego działania operatora w celu zresetowania systemu po wystąpieniu awaryjnego zatrzymania.
• Osłonięte przyciski: Konstrukcja z osłoniętymi przyciskami minimalizuje ryzyko przypadkowego zadziałania lub uszkodzenia mechanicznego elementów sterowniczych.
• Solidna obudowa: Wyłącznik charakteryzuje się wysoką odpornością mechaniczną, co pozwala na jego eksploatację w trudnych warunkach przemysłowych.
• Klasa ochronności: Urządzenie spełnia wymagania Klasy I zgodnie z normami EN/IEC 61140 oraz NF C 20-030, co oznacza konieczność zapewnienia ciągłości obwodu ochronnego (uziemienia).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem rygorystycznych norm bezpieczeństwa obowiązujących w Unii Europejskiej oraz na rynkach światowych. Zgodność z normą EN/IEC 61140 potwierdza odpowiednią ochronę przed porażeniem prądem elektrycznym poprzez zastosowanie izolacji podstawowej oraz połączenie części przewodzących dostępnych z przewodem ochronnym instalacji stałej. Dodatkowo, zgodność z normą NF C 20-030 świadczy o wysokiej jakości wykonania i bezpieczeństwie użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik cięgnowy XY2CH13270 znajduje szerokie zastosowanie w systemach bezpieczeństwa maszynowego, gdzie konieczne jest zapewnienie możliwości zatrzymania awaryjnego w dowolnym punkcie wzdłuż linii produkcyjnej lub przenośnika. Jest idealnym rozwiązaniem dla:

• Przenośników taśmowych i systemów transportu bliskiego o znacznej długości.
• Linii montażowych w przemyśle motoryzacyjnym i maszynowym.
• Maszyn do obróbki drewna, metalu oraz w przemyśle papierniczym.
• Stref, w których operator musi mieć stały dostęp do funkcji STOP bez konieczności podchodzenia do panelu sterowniczego.

Wskazówki Montażowe

Prawidłowa instalacja wyłącznika cięgnowego jest kluczowa dla jego niezawodności. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Naciąg linki: Linka stalowa musi być odpowiednio napięta, aby zapewnić szybką reakcję styków 2NC. Zaleca się stosowanie dedykowanych akcesoriów montażowych, takich jak śruby rzymskie do precyzyjnej regulacji naciągu.
• Podparcie linki: Aby uniknąć nadmiernego zwisu linki, należy stosować przelotki (oczka wsporcze) w odstępach zalecanych przez dokumentację techniczną producenta.
• Podłączenie elektryczne: Przewody sterownicze powinny być podłączone zgodnie ze schematem, z zachowaniem odpowiedniego momentu dokręcania zacisków, co zapobiega ich przegrzewaniu i poluzowaniu pod wpływem wibracji.
• Uziemienie: Ze względu na Klasę I ochronności, niezbędne jest staranne podłączenie przewodu ochronnego do zacisku uziemiającego wewnątrz obudowy.

FAQ

1. Czy wyłącznik XY2CH13270 posiada funkcję automatycznego resetu?
Nie, urządzenie posiada blokadę, co oznacza, że po aktywacji zatrzymania awaryjnego wymagany jest ręczny reset urządzenia przed ponownym uruchomieniem maszyny.

2. Jakie styki znajdują się wewnątrz urządzenia?
Wyłącznik wyposażony jest w dwa styki rozwierne (2NC), które służą do bezpiecznego rozłączenia obwodu bezpieczeństwa.

3. Czy urządzenie nadaje się do pracy w ciężkich warunkach?
Tak, seria Preventa XY2 od Telemecanique Sensors jest projektowana z myślą o wymagających środowiskach przemysłowych, oferując wysoką trwałość mechaniczną i niezawodność.
