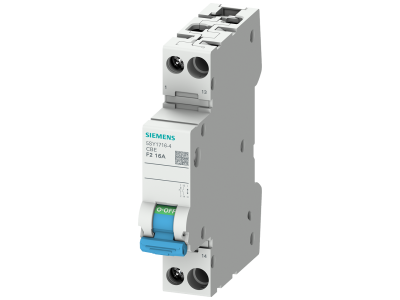

Wyłącznik ochronny aparatowy 1-biegunowy z łącznikiem pomocniczym zestyk zwierny charakt. F2, 0,5A | 5SY1705-4 Siemens

Alternatywny kod produktu: 5SY17054

Opis i Kluczowe Cechy

Wyłącznik ochronny aparatowy 1-biegunowy z łącznikiem pomocniczym (zestyk zwierny) w charakterystyce F2 o prądzie znamionowym 0,5A (symbol 5SY1705-4) to kompaktowe urządzenie zabezpieczające obwody przed przeciążeniem i zwarciem. Zaprojektowany do pracy w instalacjach AC 230V 50/60Hz oraz DC 60V, posiada znamionową zdolność łączeniową Icn 3kA zgodnie z normą IEC 60934.

• 1-biegunowa konstrukcja: Umożliwia zabezpieczenie pojedynczego obwodu zasilającego, zapewniając selektywność działania w układzie instalacji.
• Zestyk zwierny w łączniku pomocniczym: Umożliwia sygnalizację stanu pracy wyłącznika (załączony/rozłączony) lub sterowanie dodatkowymi obwodami bez konieczności stosowania dodatkowych przekaźników.
• Charakterystyka F2: Szybkie działanie przy zwarciach, minimalizujące ryzyko uszkodzenia chronionego urządzenia i instalacji.
• Znamionowy prąd 0,5A: Idealny do zabezpieczania wrażliwych obwodów sterowania, sygnalizacji lub zasilania małogabarytowych urządzeń.
• Znamionowa zdolność łączeniowa Icn 3kA: Zapewnia skuteczną ochronę przy zwarciach o prądzie do 3kA, zgodnie z IEC 60934.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60934 dotyczącej wyłączników ochronnych aparatowych, a także dyrektyw unijnych dotyczących bezpieczeństwa maszyn i urządzeń elektrycznych. Posiada oznaczenie CE.

Zastosowanie

Wyłącznik ochronny 1-biegunowy z łącznikiem pomocniczym znajduje zastosowanie w systemach zabezpieczeń obwodów niskiego napięcia, gdzie wymagana jest precyzyjna ochrona i sygnalizacja stanu.

• Zabezpieczenie obwodów sterowania w maszynach i urządzeniach przemysłowych.
• Ochrona układów sygnalizacji, sterowania i automatyki budynkowej.
• Zastosowanie w szafach rozdzielczych jako element układu selektywnego zabezpieczenia.
• Ochrona obwodów zasilania małogabarytowych urządzeń elektronicznych i pomiarowych.

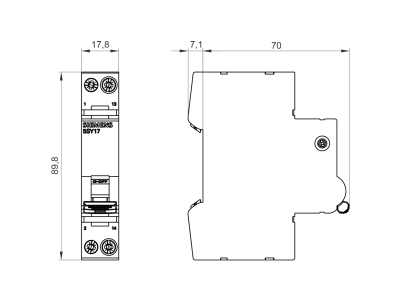

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik montować na szynie DIN 35mm, zgodnie z kierunkiem wskazanym na urządzeniu. Przekrój przewodów musi odpowiadać prądowi znamionowemu wyłącznika (0,5A). Połączenia wykonywać zgodnie z oznaczeniami L (zasilanie) i 1 (wyjście chronione). Po montażu należy przeprowadzić próbę działania i sprawdzenie współpracy z łącznikiem pomocniczym.

FAQ

• Jakie jest zastosowanie charakterystyki F2? Charakterystyka F2 zapewnia szybkie działanie przy zwarciach (typowe czasy wyłączania poniżej 10ms), co chroni wrażliwe urządzenia przed uszkodzeniem.
• Czy wyłącznik może być stosowany w obwodach DC? Tak, urządzenie jest przystosowane do pracy w obwodach prądu stałego o napięciu do 60V.
• Jaka jest maksymalna zdolność łączeniowa wyłącznika? Znamionowa zdolność łączeniowa Icn wynosi 3kA przy AC 230V, zgodnie z normą IEC 60934.
