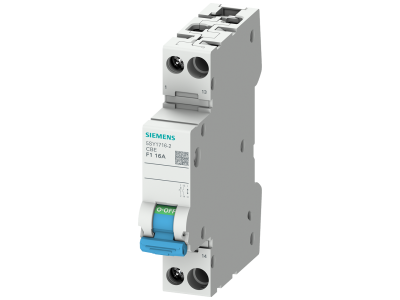

Wyłącznik ochronny aparatowy 1-biegunowy z łącznikiem pomocniczym zestyk zwierny charakt. F1, 2A | 5SY1702-2 Siemens

Alternatywny kod produktu: 5SY17022

Opis i Kluczowe Cechy

Wyłącznik ochronny aparatowy 1-biegunowy 2A z łącznikiem pomocniczym (zestyk zwierny, charakterystyka F1) to kompaktowe urządzenie zabezpieczające dla instalacji elektrycznych 230V AC i 60V DC. Zapewnia szybkie odłączenie obwodu w przypadku przeciążenia lub zwarcia, chroniąc podłączone odbiorniki i przewody. Przeznaczony do montażu na szynie DIN 35mm.

• Znamionowy prąd ciągły 2A: Ochrona obwodów o niewielkim poborze mocy, takich jak sygnalizacja, sterowanie lub obwody pomocnicze.
• Charakterystyka F1: Szybkie działanie przy przeciążeniach – idealne do ochrony wrażliwych odbiorników elektronicznych.

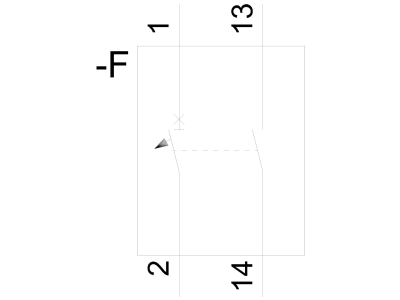

• Łącznik pomocniczy (zestyk zwierny): Umożliwia zdalne sygnalizowanie stanu pracy wyłącznika (załączony/rozłączony) oraz sterowanie dodatkowymi obwodami.
• Znamionowe napięcie łączeniowe 230V AC / 60V DC: Kompatybilny z typowymi instalacjami budynków oraz urządzeniami niskonapięciowymi.
• Prąd znamionowy wyłączalny 3kA (Icn): Zapewnia skuteczną ochronę przed zwarciami w obwodach o niewielkiej mocy.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60934 dotyczącej wyłączników ochronnych aparatowych. Posiada deklarację zgodności CE i został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla urządzeń elektrycznych.

Zastosowanie

Wyłącznik ochronny aparatowy znajduje zastosowanie w instalacjach wymagających precyzyjnej ochrony obwodów o niewielkim obciążeniu, gdzie kluczowe jest szybkie odłączenie zasilania.

• Ochrona obwodów sterowania i sygnalizacji w rozdzielnicach i szafach sterowniczych.
• Zabezpieczenie układów elektronicznych wrażliwych na przepięcia i zwarcia.
• Izolowanie obwodów pomocniczych podczas prac konserwacyjnych (przy zachowaniu odpowiednich procedur bezpieczeństwa).
• Zastosowania w automatyce budynkowej i instalacjach inteligentnych.

Wskazówki Montażowe

Montaż wyłącznika należy przeprowadzić na szynie DIN 35mm w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac należy odłączyć napięcie w chronionym obwodzie i upewnić się o braku napięcia za pomocą odpowiedniego wskaźnika. Wyłącznik należy zamontować w pozycji pionowej, zgodnie z oznaczeniami na obudowie. Połączenia elektryczne wykonywać zgodnie z dokumentacją techniczną, zwracając uwagę na właściwe dokręcenie zacisków (zalecany moment dokręcania zgodnie z normami). Po montażu przeprowadzić próbę działania – wyłącznik powinien natychmiast reagować na próbę ręcznego uruchomienia testowego.

FAQ

• Czy wyłącznik może współpracować z wyłącznikiem różnicowoprądowym? Tak, wyłącznik ochronny aparatowy może być stosowany w tandemie z wyłącznikiem RCD w celu zapewnienia kompleksowej ochrony instalacji.
• Jaka jest maksymalna liczba cykli łączeniowych? Dokładna liczba cykli nie została podana w danych produktu. Dla aplikacji wymagających wysokiej trwałości zaleca się stosowanie w obwodach o prądzie znacznie niższym niż znamionowy.
• Czy wyłącznik posiada oznaczenie mechanizmu szybkiego zadziałania? Wyłącznik charakteryzuje się typem F1, co oznacza szybkie działanie przy przeciążeniach (szybciej niż typ B lub C).
