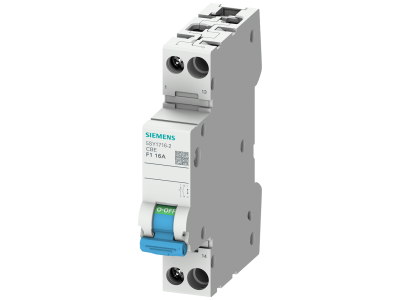

Wyłącznik ochronny aparatowy 1-biegunowy z łącznikiem pomocniczym zestyk zwierny charakt. F1, 1A | 5SY1701-2 Siemens

Alternatywny kod produktu: 5SY17012

Opis i Kluczowe Cechy

Wyłącznik ochronny aparatowy 1-biegunowy z łącznikiem pomocniczym (zestyk zwierny, charakterystyka F1) o prądzie znamionowym 1A to kompaktowe rozwiązanie do zabezpieczenia obwodów przed przeciążeniami i zwarciami. Przystosowany do pracy w instalacjach AC 230V (50/60Hz) oraz DC 60V, charakteryzuje się wysoką wytrzymałością zwarciową Icn 3kA zgodnie z normą IEC 60934.

• 1-biegunowa konstrukcja: Umożliwia selektywną ochronę pojedynczego obwodu w instalacji elektrycznej.

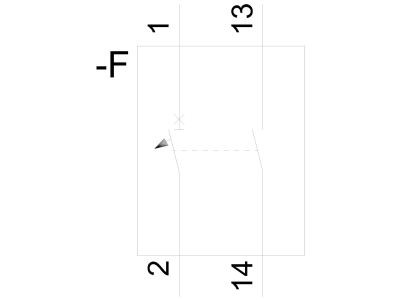

• Łącznik pomocniczy zestyk zwierny: Pozwala na zdalne sygnalizowanie stanu wyłącznika lub sterowanie dodatkowymi obwodami bez konieczności bezpośredniego dostępu do głównego styku.
• Charakterystyka F1: Szybka reakcja na zwarcia, zapewniająca ochronę wrażliwych urządzeń przed uszkodzeniami spowodowanymi przeciążeniami.
• Znamionowy prąd 1A: Idealny do zabezpieczania obwodów o niskim poborze mocy, np. w układach sterowania, sygnalizacji lub obwodach pomocniczych.
• Napięcie znamionowe 230V AC / 60V DC: Kompatybilny z szerokim zakresem instalacji niskonapięciowych, zarówno przemiennoprądowych, jak i stałoprądowych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60934 określającej wymagania dla aparatury ochronnej w instalacjach elektrycznych. Posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik ochronny 1-biegunowy z łącznikiem pomocniczym znajduje zastosowanie w instalacjach wymagających precyzyjnej ochrony obwodów o niskim poborze mocy.

• Ochrona obwodów sterowania, sygnalizacji lub pomiarowych w szafach rozdzielczych i sterowniczych.
• Zabezpieczenie układów automatyki przemysłowej, gdzie wymagana jest szybka reakcja na zwarcia (charakterystyka F1).
• Ochrona obwodów pomocniczych w maszynach i urządzeniach, np. w układach napędowych lub systemach bezpieczeństwa.
• Stosowanie w instalacjach niskonapięciowych prądu stałego (do 60V DC), np. w zasilaczach buforowych lub układach bateryjnych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po wcześniejszym odłączeniu napięcia w obwodzie. Urządzenie należy montować na szynie DIN (35mm) zgodnie z normą PN-EN 60715. Przed podłączeniem należy upewnić się, że prąd znamionowy wyłącznika odpowiada obciążeniu obwodu. Połączenia należy wykonywać przy użyciu odpowiednich końcówek kablowych, zachowując wymagany moment dokręcania (zgodnie z dokumentacją producenta). Po montażu przeprowadzić test funkcjonalny – załączenie i wyłączenie ręczne oraz weryfikacja działania styku pomocniczego.

FAQ

• Jakie jest maksymalne napięcie pracy wyłącznika? Wyłącznik pracuje przy napięciu 230V AC (50/60Hz) oraz 60V DC. Nie należy przekraczać tych wartości.
• Czy wyłącznik posiada zabezpieczenie zwarciowe? Tak – charakterystyka F1 oraz prąd zwarciowy znamionowy Icn 3kA zapewniają ochronę przed zwarciami w instalacji.
• Do czego służy łącznik pomocniczy? Łącznik pomocniczy (zestyk zwierny) umożliwia zdalne monitorowanie stanu wyłącznika (załączony/wyłączony) lub sterowanie dodatkowymi obwodami bez konieczności bezpośredniego dostępu do głównego styku.
