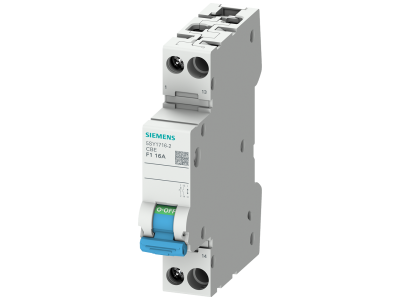

Wyłącznik ochronny aparatowy 1-biegunowy z łącznikiem pomocniczym zestyk zwierny charakt. F1, 0,5A | 5SY1705-2 Siemens

Alternatywny kod produktu: 5SY17052

Opis i Kluczowe Cechy

Wyłącznik ochronny aparatowy 1-biegunowy (symbol 5SY1705-2) z wbudowanym łącznikiem pomocniczym (zestyk zwierny) charakterystyka F1 o prądzie znamionowym 0,5A to kompaktowe zabezpieczenie obwodów elektrycznych przed przeciążeniami i zwarciami. Zaprojektowany do współpracy z napięciem przemiennym 230V AC oraz stałym 60V DC, gwarantuje szybkie wyłączenie w razie awarii, chroniąc cenne urządzenia i instalacje.

• Charakterystyka F1: Szybkie reagowanie na zwarcia i przeciążenia – minimalizuje ryzyko uszkodzenia chronionych obwodów.
• Prąd znamionowy 0,5A: Precyzyjna ochrona dla niskich prądów obciążenia, np. w obwodach sterowniczych czy sygnalizacji.

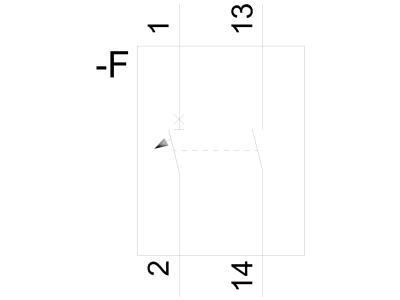

• Zestyk pomocniczy zwierny: Umożliwia sygnalizację stanu pracy wyłącznika (załączony/rozłączony) lub sterowanie dodatkowymi układami.
• Znamionowa zdolność wyłączania 3kA: Zapewnia skuteczne przerwanie zwarć w obwodach o napięciu 230V AC, zgodnie z normą IEC 60934.
• Napięcie pracy 230V AC / 60V DC: Uniwersalne zastosowanie w instalacjach przemysłowych, budynkach oraz systemach automatyki.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60934 dotyczącej wyłączników ochronnych do zastosowań aparatowych. Posiada deklarację zgodności CE, potwierdzającą bezpieczeństwo i zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik ochronny 1-biegunowy z łącznikiem pomocniczym przeznaczony jest do precyzyjnej ochrony obwodów niskonapięciowych w instalacjach elektrycznych, automatyce oraz systemach sterowania.

• Ochrona obwodów sterowniczych i sygnalizacyjnych w szafach rozdzielczych.
• Zabezpieczenie układów automatyki budynkowej (np. oświetlenia, wentylacji).
• Ochrona obwodów niskonapięciowych w maszynach i urządzeniach przemysłowych.
• Stosowanie w systemach alarmowych i przeciwpożarowych jako element nadzoru obwodu.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Wyłącznik montować na szynie DIN (35mm) zgodnie z normami instalacyjnymi. Przed podłączeniem należy sprawdzić kompatybilność prądową i napięciową z chronionym obwodem. Zestyki pomocnicze podłączać zgodnie z dokumentacją techniczną, zwracając uwagę na poprawną biegunowość. Po montażu przeprowadzić próbę działania wyłącznika.

FAQ

• Czym różni się charakterystyka F1 od standardowych charakterystyk B/C/D? Charakterystyka F1 reaguje szybciej na zwarcia i drobne przeciążenia, co czyni ją idealną do ochrony wrażliwych układów elektronicznych i sterowniczych.
• Czy zestyk pomocniczy jest normalnie otwarty czy zamknięty? Zestyk pomocniczy w tym modelu jest zestykem zwiernym (NO), czyli normalnie otwartym – sygnalizuje załączenie wyłącznika.
• Jakie jest maksymalne napięcie stałe DC, przy którym można stosować ten wyłącznik? Wyłącznik może pracować przy napięciu stałym do 60V DC, co sprawia, że nadaje się do ochrony obwodów niskonapięciowych w układach automatyki.
