Wyłącznik bezpiecznikowy DIN 2 400A 3P | GS2QQG3 Schneider Electric

Opis i Kluczowe Cechy

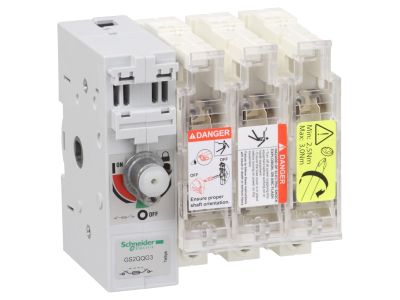

Wyłącznik bezpiecznikowy GS2QQG3 to trójbiegunowy aparat modułowy o prądzie znamionowym 400 A, przeznaczony do montażu na szynę DIN (TH35). Łączy funkcję bezpiecznika topikowego z wyłącznikiem, umożliwiając bezpieczne odłączanie i zabezpieczanie obwodów o znacznym obciążeniu w rozdzielnicach przemysłowych i budynkowych.

• Prąd znamionowy 400 A: gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków i zapewniając długotrwałą niezawodność.
• Liczba biegunów 3P: dedykowany do trójfazowych układów zasilania, umożliwia jednoczesne odłączanie wszystkich faz i pełne galwaniczne odizolowanie obwodu.
• Montaż na szynę DIN TH35: szybka i pewna instalacja w standardowych rozdzielnicach modułowych, zgodna z branżowymi praktykami montażowymi.
• Symbol GS2QQG3: jednoznaczna identyfikacja produktu w katalogu producenta, ułatwia zamówienie i kompletację zamówień.
• Konstrukcja przystosowana do wkładek topikowych: zapewnia ochronę przeciążeniową i zwarciową zgodnie z doborem zastosowanych bezpieczników (wkładki nie są w zestawie).

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa dla aparatury modułowej oraz posiada certyfikat CE. Zgodny z dyrektywami Unii Europejskiej w zakresie kompatybilności i bezpieczeństwa użytkowania. Brak szczegółowych numerów norm w dostarczonych danych – dla pełnej zgodności z instalacją należy stosować się do lokalnych przepisów i zaleceń producenta.

Zastosowanie

Wyłącznik bezpiecznikowy GS2QQG3 znajduje zastosowanie w rozdzielnicach głównych oraz podrozdzielnicach, gdzie wymagane jest niezawodne zabezpieczenie i odłączanie obwodów trójfazowych dużej mocy.

• Jako główny wyłącznik bezpiecznikowy w tablicach rozdzielczych budynków przemysłowych i komercyjnych.
• Zabezpieczanie obwodów silnikowych oraz instalacji zasilających urządzenia o znacznym poborze prądu.
• Odłączanie napięcia w obwodach technologicznych podczas prac konserwacyjnych i serwisowych.
• W systemach automatyki i sterowania jako element zabezpieczający przed przeciążeniem i zwarciem w liniach zasilających szaf sterowniczych.

Wskazówki Montażowe

Montaż wyłącznika bezpiecznikowego GS2QQG3 powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 400 A zgodnie z obowiązującymi normami (np. IEC 60364). Moment dokręcania zacisków oraz inne szczegóły montażowe – postępuj zgodnie z dokumentacją techniczną producenta dołączoną do produktu.

FAQ

• Jakie wkładki topikowe można stosować w wyłączniku GS2QQG3? Producent nie określił konkretnych typów wkładek w dostarczonych danych. Aby zapewnić prawidłową ochronę, dobierz wkładki topikowe o odpowiednim prądzie znamionowym i charakterystyce wyłączania zgodnie z obciążeniem zabezpieczanego obwodu oraz zaleceniami projektanta instalacji.
• Jaki stopień ochrony IP ma ten wyłącznik? Stopień ochrony nie został podany w danych katalogowych. W typowych warunkach pracy w zamkniętej rozdzielnicy wewnętrznej można przyjąć IP20, jednak dla konkretnych zastosowań zalecamy sprawdzenie kart katalogowych lub kontakt z producentem.
• Czy wyłącznik bezpiecznikowy GS2QQG3 posiada sygnalizację zadziałania? Nie, jest to standardowy wyłącznik bezpiecznikowy przeznaczony do współpracy z wkładkami topikowymi. Sygnalizacja zadziałania (przepalenia wkładki) jest realizowana przez wskaźnik na wkładce topikowej lub przez dodatkowe styki pomocnicze (jeśli są dostępne w danym modelu).
