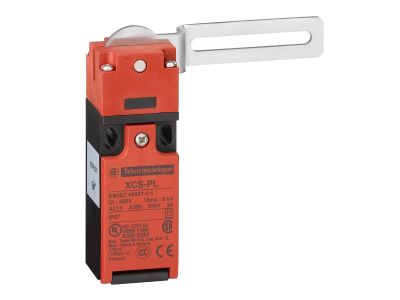

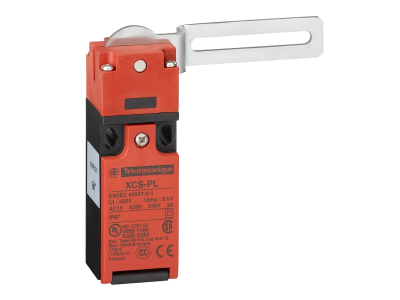

Wyłącznik bezpieczeństwa XCS-PL dźwignia kątowa kryta do prawej 2NC -Pg11 | XCSPL772 Telemecanique Sensors

Opis i Kluczowe Cechy

Wyłącznik bezpieczeństwa XCSPL772, opracowany przez uznanego lidera w dziedzinie detekcji przemysłowej – firmę Telemecanique Sensors, to profesjonalny komponent automatyki dedykowany do zaawansowanych systemów ochrony maszyn. Urządzenie pełni rolę mechanicznego czujnika bezpieczeństwa, którego głównym zadaniem jest precyzyjne monitorowanie stanu położenia drzwi, klap oraz osłon ruchomych. Model ten charakteryzuje się zastosowaniem dźwigni kątowej krytej, zorientowanej do prawej strony, co pozwala na optymalną integrację w miejscach o ograniczonej przestrzeni montażowej. Wyłącznik został wyposażony w dwa styki normalnie zamknięte (2NC), co w systemach bezpieczeństwa jest kluczowe dla zapewnienia redundancji i niezawodności sygnału zatrzymania awaryjnego. Obudowa posiada standardowe wejście kablowe typu Pg11, umożliwiające pewne i szczelne wprowadzenie przewodów sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w ścisłej zgodności z międzynarodowymi standardami dotyczącymi bezpieczeństwa maszynowego. Spełnia on wymagania normy EN/IEC 60947-5-1, co potwierdza jego wysoką jakość w zakresie aparatury sterowniczej i przełączającej. Dzięki zastosowaniu styków o działaniu wymuszonym, wyłącznik XCSPL772 wpisuje się w rygorystyczne przepisy dotyczące ochrony zdrowia i życia operatorów maszyn, umożliwiając osiągnięcie wysokich poziomów zapewnienia bezpieczeństwa (PL) zgodnie z normą ISO 13849-1, pod warunkiem poprawnej integracji z odpowiednim modułem bezpieczeństwa.

Zastosowanie

Wyłącznik XCS-PL znajduje szerokie zastosowanie w nowoczesnych zakładach produkcyjnych, gdzie kluczowe jest zabezpieczenie stref niebezpiecznych. Jest idealnym rozwiązaniem dla lekkich osłon maszynowych w przemyśle spożywczym, opakowaniowym oraz motoryzacyjnym. Dzięki swojej konstrukcji z dźwignią kątową, doskonale sprawdza się przy monitorowaniu osłon uchylnych na zawiasach, gdzie tradycyjne wyłączniki kluczowe mogłyby być trudne do zainstalowania. Urządzenie gwarantuje, że maszyna nie podejmie pracy, dopóki osłona nie zostanie całkowicie zamknięta, a jej otwarcie w trakcie cyklu pracy spowoduje natychmiastowe przerwanie obwodu bezpieczeństwa.

Wskazówki Montażowe

Podczas instalacji wyłącznika XCSPL772 należy zwrócić szczególną uwagę na precyzyjne ustawienie dźwigni kątowej względem osi obrotu osłony. Montaż powinien odbywać się na stabilnej, sztywnej powierzchni, aby wyeliminować ryzyko błędnych zadziałań spowodowanych wibracjami. Przewody sterownicze należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega luzowaniu się styków w trudnych warunkach przemysłowych. Wejście kablowe Pg11 wymaga zastosowania odpowiedniej dławnicy, aby utrzymać deklarowany stopień ochrony IP i zabezpieczyć wnętrze urządzenia przed pyłem oraz wilgocią. Po zakończeniu montażu konieczne jest przeprowadzenie testu funkcjonalnego, potwierdzającego prawidłowe rozłączanie styków 2NC przy każdym otwarciu osłony.

FAQ

• Czy wyłącznik XCSPL772 posiada styki pomocnicze NO? Nie, ten konkretny model jest skonfigurowany wyłącznie z dwoma stykami bezpieczeństwa 2NC, co służy maksymalizacji niezawodności w pętlach bezpieczeństwa.
• Jaki jest typ gwintu dla dławnicy kablowej? Urządzenie wykorzystuje standardowy gwint Pg11, powszechnie stosowany w europejskich instalacjach przemysłowych.
• Czy dźwignia kątowa może być zamontowana z lewej strony? Model XCSPL772 jest fabrycznie przystosowany do montażu z dźwignią krytą do prawej strony. Dla aplikacji lewostronnych należy wybrać odpowiedni wariant katalogowy.
