Wyłącznik bezpieczeństwa metalowy XCSA 2NC 1NO działanie wolne 1 wejście gwintowe M20x1,5 | XCSA702 Telemecanique Sensors

Opis i Kluczowe Cechy

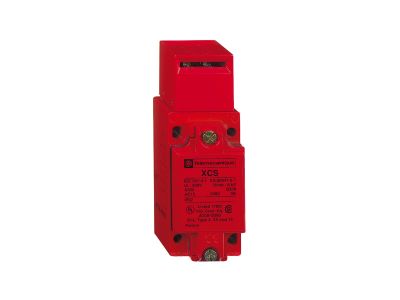

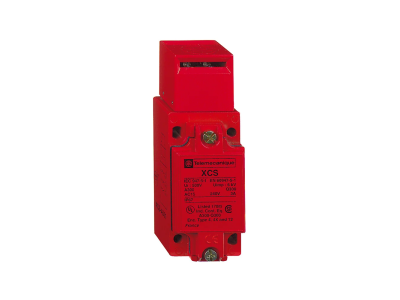

Wyłącznik bezpieczeństwa XCSA702 od renomowanego producenta Telemecanique Sensors to wysokiej klasy urządzenie dedykowane do systemów ochrony maszyn i urządzeń przemysłowych. Wykonany z wytrzymałego metalu, łącznik ten charakteryzuje się wyjątkową odpornością mechaniczną, co czyni go idealnym rozwiązaniem do pracy w trudnych warunkach środowiskowych. Urządzenie zostało wyposażone w konfigurację styków 2NC (normalnie zamknięte) oraz 1NO (normalnie otwarte), co pozwala na jednoczesne przerwanie obwodu bezpieczeństwa oraz przesłanie sygnału informacyjnego do sterownika PLC lub systemu wizualizacji.

• Głowica rewolwerowa na klucz: Umożliwia elastyczne dopasowanie kierunku wprowadzenia klucza, co znacząco ułatwia integrację z różnymi typami osłon i drzwi bezpieczeństwa.
• Działanie wolne: Mechanizm styków o działaniu wolnym zapewnia precyzyjne przełączanie, co jest kluczowe w aplikacjach wymagających wysokiej powtarzalności.
• Solidna metalowa obudowa: Gwarantuje długą żywotność i odporność na uderzenia oraz wibracje występujące w halach produkcyjnych.
• Wejście gwintowe M20x1,5: Standardowy otwór pod dławnicę kablową pozwala na szczelne i bezpieczne wprowadzenie przewodu o średnicy zewnętrznej od 7 do 13 mm.

Zgodność z Normami

Produkt należy do uznanej gamy Preventa Safety detekcja, co gwarantuje spełnienie rygorystycznych wymagań dotyczących bezpieczeństwa funkcjonalnego. Wyłącznik XCSA702 został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa maszynowego, co pozwala na jego stosowanie w systemach o wysokim poziomie nienaruszalności bezpieczeństwa (SIL) oraz poziomie zapewnienia bezpieczeństwa (PL), pod warunkiem poprawnej integracji z odpowiednim modułem bezpieczeństwa.

Zastosowanie

Łącznik bezpieczeństwa XCSA702 znajduje szerokie zastosowanie w przemyśle ciężkim, motoryzacyjnym oraz spożywczym. Jest niezastąpiony wszędzie tam, gdzie konieczne jest monitorowanie stanu zamknięcia osłon maszynowych, wygrodzeń stref niebezpiecznych oraz drzwi serwisowych. Dzięki brakowi blokady urządzenia wykonawczego, model ten doskonale sprawdza się w aplikacjach, gdzie wymagany jest natychmiastowy dostęp do strefy po otwarciu osłony, przy jednoczesnym zapewnieniu natychmiastowego zatrzymania niebezpiecznych ruchów maszyny.

Wskazówki Montażowe

Podczas instalacji wyłącznika XCSA702 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Pozycjonowanie głowicy: Przed montażem należy ustawić głowicę rewolwerową w kierunku, z którego będzie wprowadzany klucz bezpieczeństwa.
• Dławnica kablowa: Należy zastosować dławnicę o stopniu ochrony IP odpowiadającym warunkom pracy, kompatybilną z gwintem M20x1,5 oraz średnicą kabla 7-13 mm.
• Podłączenie elektryczne: Przewody powinny być zakończone tulejkami zaciskowymi, aby zapewnić trwały i pewny styk elektryczny, minimalizując ryzyko poluzowania pod wpływem drgań.
• Testowanie: Po zakończeniu montażu konieczne jest przeprowadzenie testu funkcjonalnego, sprawdzającego czy otwarcie osłony powoduje prawidłowe zadziałanie styków NC.

FAQ

• Czy wyłącznik posiada blokadę ryglowaną? Nie, model XCSA702 jest opisany jako urządzenie bez blokowania urządzenia wykonawczego, co oznacza, że klucz można wyciągnąć w dowolnym momencie, powodując rozwarcie styków.
• Jaki kabel jest zalecany do podłączenia? Zaleca się stosowanie przewodów o średnicy zewnętrznej w zakresie 7...13 mm, co zapewnia optymalne uszczelnienie przy użyciu standardowych dławnic.
• Czy głowicę można obracać? Tak, urządzenie posiada głowicę rewolwerową, co pozwala na jej obrót i dostosowanie do konfiguracji mechanicznej osłony.
