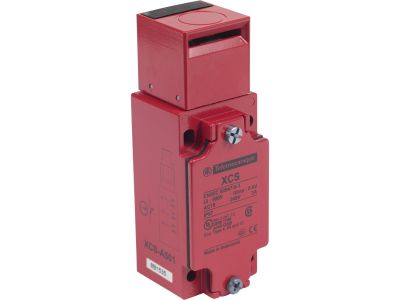

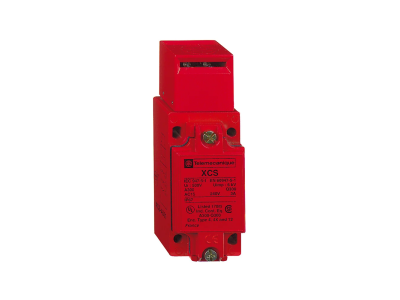

Wyłącznik bezpieczeństwa metalowy XCSA 1NC+2NO działanie wolne 1 wejście gwintowe Pg 13,5 | XCSA501 Telemecanique Sensors

Opis i Kluczowe Cechy

Wyłącznik bezpieczeństwa XCSA501 od renomowanego producenta Telemecanique Sensors to wysokiej klasy urządzenie dedykowane do systemów ochrony maszyn i urządzeń przemysłowych. Jako element serii Preventa Safety detekcja, produkt ten charakteryzuje się wyjątkową odpornością mechaniczną dzięki zastosowaniu metalowej obudowy, co czyni go idealnym rozwiązaniem do pracy w trudnych warunkach środowiskowych. Urządzenie zostało wyposażone w konfigurację styków 1NC (normalnie zamknięty) oraz 2NO (normalnie otwarte), co pozwala na elastyczne projektowanie obwodów bezpieczeństwa i sygnalizacji. Mechanizm działania wolnego zapewnia precyzyjne przełączanie, a głowica rewolwerowa na klucz umożliwia łatwą adaptację do różnych kierunków najazdu elementu wykonawczego.

• Konfiguracja styków: 1NC + 2NO zapewnia wszechstronność w monitorowaniu osłon.
• Solidna konstrukcja: Metalowa obudowa gwarantuje wysoką odporność na uderzenia i wibracje.
• Głowica rewolwerowa: Pozwala na zmianę orientacji klucza bez konieczności demontażu całego urządzenia.
• Wejście kablowe: Standardowy gwint Pg 13,5 ułatwia dobór dławnic i zapewnia szczelność połączenia.
• Średnica kabla: Obsługa przewodów o średnicy zewnętrznej od 9 do 12 mm pozwala na stosowanie standardowych kabli sterowniczych.

Zgodność z Normami

Łącznik bezpieczeństwa XCSA został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa maszynowego. Urządzenie spełnia wymagania dotyczące komponentów bezpieczeństwa stosowanych w systemach sterowania, co potwierdza jego przynależność do gamy Preventa. Dzięki zastosowaniu styków o wymuszonym rozwarciu (NC), produkt ten wpisuje się w architekturę systemów bezpieczeństwa o wysokim poziomie niezawodności (SIL/PL), pod warunkiem poprawnej integracji z modułem bezpieczeństwa.

Zastosowanie

Model XCSA501 znajduje szerokie zastosowanie w przemyśle ciężkim, motoryzacyjnym oraz spożywczym. Jest przeznaczony do monitorowania pozycji osłon ruchomych, drzwi bezpieczeństwa oraz klap rewizyjnych, które nie wymagają ryglowania (blokowania) podczas pracy maszyny. Brak blokady urządzenia wykonawczego sprawia, że jest to idealny wybór dla aplikacji, gdzie wymagane jest natychmiastowe zatrzymanie procesu po otwarciu osłony, ale nie występuje ryzyko związane z bezwładnością ruchomych części maszyny po odłączeniu zasilania.

Wskazówki Montażowe

Podczas instalacji wyłącznika XCSA należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Pozycjonowanie głowicy: Przed montażem należy ustawić głowicę rewolwerową w kierunku odpowiadającym torowi ruchu klucza bezpieczeństwa.
• Podłączenie elektryczne: Należy wykorzystać dławik Pg 13,5 zapewniający odpowiedni stopień ochrony IP. Przewody o przekroju dostosowanym do zacisków powinny być starannie odizolowane i dokręcone z odpowiednim momentem, aby uniknąć przegrzewania styków.
• Prowadzenie kabla: Zewnętrzna średnica kabla powinna mieścić się w zakresie 9-12 mm, co zagwarantuje szczelność przepustu.
• Konserwacja: Zaleca się okresowe sprawdzanie stanu mechanicznego klucza oraz czystości gniazda głowicy, aby zapobiec zacięciom.

FAQ

1. Czy wyłącznik XCSA501 posiada funkcję blokady klucza?
Nie, ten konkretny model jest opisany jako urządzenie bez blokowania urządzenia wykonawczego. Służy wyłącznie do detekcji otwarcia osłony.

2. Jaki dławik kablowy jest wymagany do tego urządzenia?
Urządzenie posiada jedno wejście gwintowe Pg 13,5. Należy zastosować dławnicę o tym samym rozmiarze gwintu.

3. Czy głowicę można obracać?
Tak, jest to głowica typu rewolwerowego, co pozwala na jej obrót i dostosowanie do kierunku wprowadzania klucza aktywującego.

4. Z jakiego materiału wykonana jest obudowa?
Wyłącznik posiada wytrzymałą obudowę metalową, co predysponuje go do pracy w najtrudniejszych warunkach przemysłowych.
