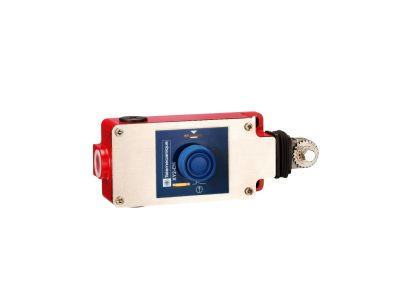

Wyłącznik awaryjny cięgnowy z blokadą 2R kabel 30m czerwony | XY2CH13270H29 Telemecanique Sensors

Opis i Kluczowe Cechy

Wyłącznik awaryjny cięgnowy XY2CH13270H29 z serii Preventa XY2 to zaawansowane rozwiązanie z zakresu bezpieczeństwa maszynowego, zaprojektowane przez renomowanego producenta Telemecanique Sensors. Urządzenie to służy do natychmiastowego zatrzymania procesów technologicznych w sytuacjach zagrożenia, działając na dystansie do 30 metrów kabla. Wyłącznik wyposażony jest w dwa styki normalnie zamknięte (2NC), co gwarantuje wysoką niezawodność w obwodach bezpieczeństwa. Charakterystyczną cechą tego modelu są osłonięte przyciski, które chronią mechanizm przed przypadkowym zadziałaniem oraz wpływem czynników zewnętrznych. Solidna konstrukcja w kolorze czerwonym zapewnia doskonałą widoczność urządzenia w hali produkcyjnej, co jest kluczowe dla szybkiej reakcji personelu.

• Blokada mechaniczna: Urządzenie posiada mechanizm blokady, który wymaga świadomego zresetowania po aktywacji, co zapobiega niekontrolowanemu ponownemu uruchomieniu maszyny.
• Konfiguracja styków: Wykorzystanie dwóch styków rozwiernych (2NC) pozwala na integrację z systemami sterowania o wysokim poziomie nienaruszalności bezpieczeństwa.
• Zasięg działania: Możliwość obsługi linki o długości do 30 metrów pozwala na zabezpieczenie rozległych przenośników i linii montażowych przy użyciu jednego urządzenia.
• Klasa ochrony: Urządzenie spełnia wymagania klasy I ochrony przed porażeniem elektrycznym zgodnie z normami EN/IEC 61140 oraz NF C 20-030.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem rygorystycznych norm bezpieczeństwa przemysłowego. Zgodność z normą EN/IEC 61140 oraz francuską normą NF C 20-030 potwierdza, że wyłącznik spełnia najwyższe standardy w zakresie izolacji i ochrony przeciwporażeniowej (Klasa I). Urządzenie jest dedykowane do pracy w systemach bezpieczeństwa wymagających certyfikowanych komponentów, co ułatwia proces certyfikacji całej maszyny lub linii produkcyjnej zgodnie z Dyrektywą Maszynową.

Zastosowanie

Wyłącznik cięgnowy XY2CH13270H29 znajduje szerokie zastosowanie w przemyśle ciężkim, logistyce oraz wszędzie tam, gdzie konieczne jest zapewnienie punktu zatrzymania awaryjnego wzdłuż długiej trasy ruchu maszyn. Idealnie sprawdza się przy:

• Przenośnikach taśmowych i liniach transportowych w magazynach.
• Długich obrabiarkach i centrach obróbczych.
• Liniach pakujących i rozlewniczych.
• Systemach transportu bliskiego w zakładach produkcyjnych.

Wskazówki Montażowe

Podczas instalacji wyłącznika XY2CH należy zwrócić szczególną uwagę na prawidłowe napięcie linki stalowej. Zaleca się stosowanie dedykowanych akcesoriów montażowych, takich jak śruby rzymskie do precyzyjnej regulacji naciągu oraz sprężyny końcowe, które kompensują rozszerzalność cieplną linki. Urządzenie musi być zamontowane sztywno do konstrukcji maszyny. Należy pamiętać o zachowaniu odpowiednich promieni gięcia linki przy użyciu przelotek, aby zminimalizować tarcie, co bezpośrednio wpływa na siłę potrzebną do aktywacji wyłącznika. Podłączenie elektryczne powinno być wykonane zgodnie ze schematem, z uwzględnieniem odpowiedniego momentu dokręcania zacisków, aby zapewnić trwały kontakt elektryczny w warunkach wibracji przemysłowych.

FAQ

• Czy wyłącznik posiada przycisk resetu? Tak, model ten posiada mechanizm blokady, który wymaga ręcznego odblokowania po pociągnięciu za linkę, co jest standardem w systemach E-Stop.
• Jaka jest maksymalna długość linki dla tego modelu? Wyłącznik XY2CH13270H29 jest przystosowany do obsługi linki o długości do 30 metrów.
• Czy przyciski są chronione przed pyłem? Tak, urządzenie posiada osłonięte przyciski, co zwiększa jego odporność na zanieczyszczenia przemysłowe.
• Jaka jest kategoria przepięciowa urządzenia? Urządzenie jest sklasyfikowane w klasie I zgodnie z normą EN/IEC 61140.
