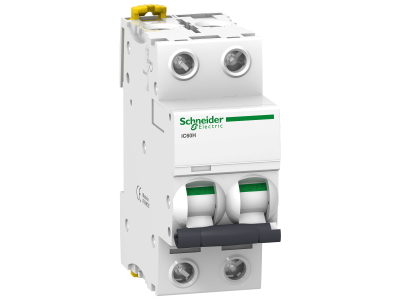

Wyłącznik ACTI9 IC60H 2P 10A C | A9F89210 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ACTI9 IC60H 2-biegunowy 10A (symbol A9F89210) o charakterystyce C to modułowe zabezpieczenie instalacji elektrycznej przed skutkami zwarć i przeciążeń. Przeznaczony do montażu na szynie DIN w rozdzielnicach elektrycznych. Charakterystyka C zapewnia szybkie zadziałanie przy prądach zwarciowych 5-10 razy większych od prądu znamionowego, co chroni obwody przed uszkodzeniem.

• 2-biegunowa konstrukcja (2P): Zapewnia jednoczesne odłączanie fazy i neutralnego, co ułatwia konserwację i zwiększa bezpieczeństwo pracy.
• Prąd znamionowy 10A: Ochrona obwodów oświetleniowych, gniazd wtykowych lub małych odbiorników mocy do 2,3 kW (przy 230V).
• Charakterystyka C: Szybkie wyłączanie przy zwarciach, idealne do ochrony obwodów z odbiornikami o większym prądzie rozruchowym (np. silniki, transformatory).
• Modułowa budowa (1 moduł = 18 mm): Kompaktowe wymiary ułatwiają montaż w standardowych rozdzielnicach i szafach sterowniczych.
• Wytrzymała konstrukcja: Odporność na zwarcia do 6 kA (zgodnie z normą IEC 60898-1) zapewnia długotrwałą bezawaryjną pracę.

Zgodność z Normami

Wyłącznik ACTI9 IC60H spełnia wymogi normy IEC 60898-1 oraz posiada oznakowanie CE. Zgodny z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik ACTI9 IC60H 2P 10A C przeznaczony jest do zabezpieczania obwodów elektrycznych w instalacjach domowych, biurowych i przemysłowych o napięciu 230/400V AC.

• Ochrona obwodów oświetleniowych w domach, biurach i halach produkcyjnych.
• Zabezpieczenie gniazd wtykowych w pomieszczeniach suchych i wilgotnych (zgodnie z klasyfikacją IP obudowy).
• Ochrona linii zasilających małe odbiorniki mocy (np. komputery, urządzenia biurowe, narzędzia elektryczne).
• Stosowanie w rozdzielnicach budynków mieszkalnych i przemysłowych jako element systemu selektywnej ochrony.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN w rozdzielnicy, łącząc go z obwodem zgodnie ze schematem podłączenia (faza i neutralny do odpowiednich zacisków). Dokręcenie śrub zaciskowych należy wykonać z zalecanym momentem (np. 2 Nm) w celu zapewnienia pewnego połączenia. Po montażu przeprowadzić testy działania (załącz/wyłącz) oraz sprawdzić ciągłość obwodu.

FAQ

• Jaka jest maksymalna moc odbiornika, którą można podłączyć pod wyłącznik 10A? Przy napięciu 230V maksymalna moc wynosi ok. 2,3 kW. Dla obwodów o większym zapotrzebowaniu należy dobrać wyłącznik o wyższym prądzie znamionowym.
• Czy wyłącznik ACTI9 IC60H nadaje się do instalacji trójfazowych? Tak, dzięki 2-biegunowej konstrukcji może być stosowany w instalacjach jednofazowych (faza + neutralny). Do pełnej ochrony instalacji trójfazowej wymagane są wyłączniki 3- lub 4-biegunowe.
• Jakie jest napięcie znamionowe wyłącznika? Wyłącznik przeznaczony jest do pracy w obwodach o napięciu 230/400V AC (50/60 Hz), zgodnie z normą IEC 60898-1.
