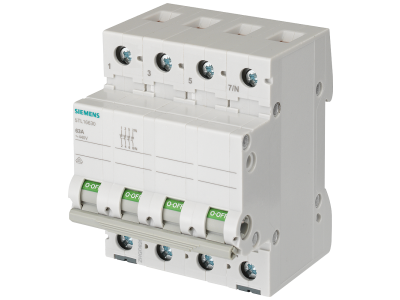

Wyłącznik 80 A 3-bieg.+N | 5TL1680-0 Siemens

Alternatywny kod produktu: 5TL16800

Opis i Kluczowe Cechy

Wyłącznik Siemens 5TL1680-0 o prądzie znamionowym 80 A, w wykonaniu 3-biegunowym z przewodem neutralnym (3-bieg.+N), przeznaczony do montażu na szynach DIN (TH35). Może być stosowany jako rozłącznik izolacyjny zgodnie z EN 60947-1 oraz jako wyłącznik główny zgodnie z EN 60204-1. Konstrukcja zapewnia bezpieczne odłączanie wszystkich faz i neutralnego, co umożliwia prace serwisowe bez ryzyka pozostawienia obwodu pod napięciem.

• Prąd znamionowy 80 A: umożliwia załączanie i wyłączanie obwodów o znacznym obciążeniu, np. oświetlenia, silników czy instalacji przemysłowych, bez ryzyka przeciążenia styków.
• Konstrukcja 3-biegunowa + N: odłącza wszystkie trzy fazy oraz przewód neutralny, zapewniając pełną izolację obwodu przy pracach konserwacyjnych.
• Możliwość stosowania jako rozłącznik izolacyjny (EN 60947-1): gwarantuje bezpieczną przerwę izolacyjną, wymaganą przy odłączaniu napięcia przed pracami montażowymi.
• Możliwość stosowania jako wyłącznik główny (EN 60204-1): spełnia wymagania normy dla maszyn i urządzeń przemysłowych, pozwalając na bezpieczne odcięcie zasilania.
• Widoczny wskaźnik stanu: czerwono-zielony wskaźnik na froncie informuje o pozycji łącznika (załączony/wyłączony), co ułatwia diagnostykę.
• Beznarzędziowe zdejmowanie z szyny (system suwakowy): pozwala na szybki montaż i demontaż bez użycia narzędzi, skracając czas instalacji.

Zgodność z Normami

Wyłącznik Siemens 5TL1680-0 spełnia wymagania norm EN 60947-1 (rozłączniki izolacyjne) oraz EN 60204-1 (wyłączniki główne w maszynach). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik serii 5TL1 przeznaczony jest do załączania/wyłączania obwodów elektrycznych w instalacjach budynkowych i przemysłowych, gdzie wymagana jest niezawodność i bezpieczeństwo.

• Główne odłączanie zasilania w rozdzielnicach głównych i podrozdzielnicach.
• Pełnienie funkcji rozłącznika izolacyjnego przy pracach konserwacyjnych i serwisowych – umożliwia sprawdzenie braku napięcia.
• Wyłącznik główny w maszynach i urządzeniach przemysłowych (zgodny z EN 60204-1).
• Sterowanie oświetleniem, silnikami i innymi odbiornikami o prądzie znamionowym do 80 A.

Wskazówki Montażowe

Montaż i demontaż wyłącznika może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN) lub układzie szyn zbiorczych – mocowanie odbywa się beznarzędziowo za pomocą suwaka. Przekrój przewodów należy dobrać do prądu znamionowego 80 A. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Po montażu należy sprawdzić poprawność działania wskaźnika stanu oraz mechanizmu łączeniowego.

FAQ

• Czy wyłącznik 5TL1680-0 może być używany jako rozłącznik izolacyjny? Tak, według producenta spełnia wymagania normy EN 60947-1 dla rozłączników izolacyjnych. Zapewnia bezpieczną przerwę izolacyjną pomiędzy stykami.
• Jaki jest prąd znamionowy tego wyłącznika? Prąd znamionowy wynosi 80 A.
• Jak sprawdzić stan łącznika? Na froncie urządzenia znajduje się wskaźnik (czerwony/zielony), który wyraźnie pokazuje pozycję załączony/wyłączony.
