Wyłącznik 80 A 3-bieg. | 5TL1380-0 Siemens

Alternatywny kod produktu: 5TL13800

Opis i Kluczowe Cechy

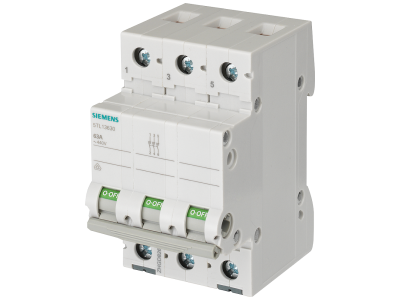

Wyłącznik Siemens 5TL1380-0 to trójbiegunowy aparat o prądzie znamionowym 80 A, przeznaczony do bezpiecznego odłączania obwodów elektrycznych. Łączy funkcję rozłącznika izolacyjnego (zgodnie z EN 60947-1) oraz wyłącznika głównego (zgodnie z EN 60204-1). Nowoczesny design harmonizuje z serią wyłączników ochronnych różnicowych i nadmiarowo-prądowych Siemens. Kompaktowa obudowa modułowa umożliwia montaż na szynie montażowej w rozdzielnicach.

• Prąd znamionowy 80 A: bezpieczne odłączanie obwodów o dużym obciążeniu prądowym, bez ryzyka przegrzania styków.
• 3 bieguny: dedykowany do trójfazowych instalacji zasilających, silników i obwodów siłowych.
• Zgodność z EN 60947-1 i EN 60204-1: możliwość stosowania jako rozłącznik izolacyjny oraz wyłącznik główny – zwiększa bezpieczeństwo obsługi i serwisu.
• Widoczny wskaźnik stanu wyłącznika: szybka wizualna kontrola położenia styków (I/O) ułatwia diagnostykę.
• Beznarzędziowe zdejmowanie z szyny montażowej: wygodna obsługa suwakowa przyspiesza instalację i wymianę.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC/EN 60947-1 (rozłączniki izolacyjne) oraz IEC/EN 60204-1 (wyłączniki główne maszyn). Posiada certyfikację CE. Wszystkie elementy aparatury rozdzielczej Siemens są projektowane zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Uniwersalny wyłącznik do sterowania, izolacji i odłączania obwodów w instalacjach przemysłowych, komercyjnych i infrastruktury. Idealny zarówno do rozdzielnic głównych, jak i podrozdzielnic.

• Główny wyłącznik bezpieczeństwa dla maszyn i urządzeń – zgodny z EN 60204-1.
• Rozłącznik izolacyjny do bezpiecznego odłączania obwodów podczas prac serwisowych.
• Sterowanie i odłączanie oświetlenia, silników oraz innych odbiorników trójfazowych w szafach rozdzielczych.
• Element automatyki budynkowej w systemach zarządzania energią.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Wyłącznik przeznaczony jest do montażu na szynie TH35 (standard DIN EN 60715). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Momenty dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wyłącznik 5TL1380-0 może być stosowany jako rozłącznik izolacyjny? Tak, spełnia wymagania normy EN 60947-1 dla rozłączników izolacyjnych – zapewnia bezpieczne odseparowanie obwodu.
• Jak odczytać stan wyłącznika? Urządzenie wyposażone jest w wyraźny wskaźnik mechaniczny (czerwono-zielony) pokazujący położenie styków (ON/OFF).
• Jakie są dostępne warianty prądowe w serii 5TL1? Rodzina 5TL1 oferuje prądy znamionowe od 32 A do 125 A. Model 5TL1380-0 ma prąd 80 A i 3 bieguny.
