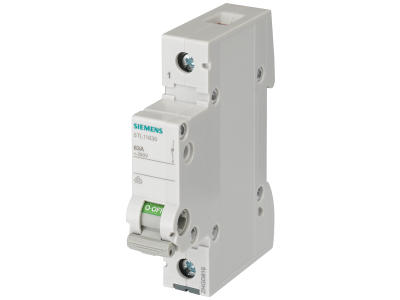

Wyłącznik 80 A 1-biegunowy | 5TL1180-0 Siemens

Alternatywny kod produktu: 5TL11800

Opis i Kluczowe Cechy

Wyłącznik 80 A 1-biegunowy Siemens 5TL1180-0 to modułowy łącznik przeznaczony do bezpiecznego załączania i wyłączania obwodów elektrycznych. Dzięki prądowi znamionowemu 80 A urządzenie umożliwia sterowanie odbiornikami o znacznym obciążeniu, takimi jak silniki czy instalacje oświetleniowe, bez ryzyka przegrzania styków. Seria 5TL1 oferuje solidną konstrukcję z wbudowanym wskaźnikiem stanu i beznarzędziowym demontażem z szyny DIN.

• Prąd znamionowy 80 A: Pozwala na bezpieczne odłączanie obwodów o dużym obciążeniu, minimalizując ryzyko przeciążenia i przegrzania.
• 1-biegunowa konstrukcja: Umożliwia odłączanie przewodu fazowego w obwodach jednofazowych, co jest standardem w instalacjach mieszkaniowych i przemysłowych.
• Wskaźnik stanu wyłącznika: Dobrze widoczny mechaniczny wskaźnik informuje o pozycji (ON/OFF), co ułatwia diagnostykę i zwiększa bezpieczeństwo obsługi.
• Beznarzędziowe zdejmowanie z szyny montażowej: Dzięki wygodnej obsłudze suwakowej można szybko zdemontować wyłącznik z szyny TH35 lub układu szyn zbiorczych bez użycia narzędzi.
• Ochrona reach-round i przed dotykiem: Standardowo zapewniona ochrona palców i ręki podczas instalacji, co zwiększa bezpieczeństwo personelu.

Zgodność z Normami

Wyłącznik 5TL1180-0 jest zgodny z wymaganiami norm EN 60947-1 (rozłączniki izolacyjne) oraz EN 60204-1 (wyłączniki główne w instalacjach maszynowych). Posiada certyfikację CE, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania.

Zastosowanie

Wyłącznik 5TL1180-0 znajduje zastosowanie wszędzie tam, gdzie wymagane jest ręczne, bezpieczne odłączanie obwodów pod obciążeniem. Dzięki swojej solidnej budowie i parametrom sprawdza się w różnych scenariuszach:

• Jako wyłącznik główny w rozdzielnicach przemysłowych i budynkowych do odłączania całej instalacji lub jej części.
• Jako rozłącznik izolacyjny umożliwiający bezpieczne odłączenie napięcia podczas prac konserwacyjnych i serwisowych.
• Do sterowania oświetleniem w halach produkcyjnych, magazynach i budynkach użyteczności publicznej.
• Do załączania i wyłączania silników oraz innych urządzeń elektrycznych o prądzie do 80 A.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) wewnątrz rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów powinien być dobrany zgodnie z obciążalnością prądową 80 A. Moment dokręcania zacisków – stosować się do zaleceń producenta zawartych w dokumentacji technicznej.

FAQ

• Czy wyłącznik 5TL1180-0 może być używany jako rozłącznik izolacyjny? Tak, według normy EN 60947-1 wyłącznik nadaje się do stosowania jako rozłącznik izolacyjny, zapewniając bezpieczne odłączenie napięcia.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podał konkretnego stopnia ochrony dla modelu 5TL1180-0. Standardowo aparatura modułowa montowana w rozdzielnicach posiada stopień ochrony IP20, jednak w celu uzyskania szczegółowych danych zalecamy zapoznanie się z kartą katalogową.
• Czy wyłącznik jest wyposażony w podświetlenie? Nie, model 5TL1180-0 nie posiada podświetlenia. Stan załączenia / wyłączenia sygnalizowany jest przez mechaniczny wskaźnik na obudowie.
