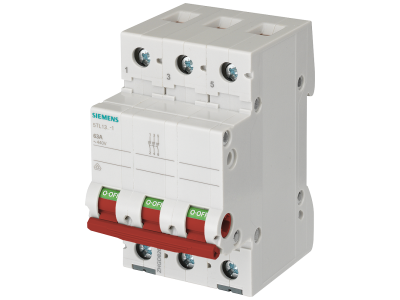

Wyłącznik 63 A 3-bieg., z czerwonym uchwytem | 5TL1363-1 Siemens

Alternatywny kod produktu: 5TL13631

Opis i Kluczowe Cechy

Wyłącznik 63 A 3-biegunowy Siemens o symbolu 5TL1363-1 z czerwonym uchwytem przeznaczony jest do bezpiecznego włączania i wyłączania obwodów elektrycznych. Dzięki prądowi znamionowemu 63 A umożliwia sterowanie odbiornikami o znacznym obciążeniu, takimi jak oświetlenie, silniki czy inne urządzenia przemysłowe. Trzybiegunowa konstrukcja pozwala na jednoczesne odłączanie wszystkich faz. Produkt stanowi element serii 5TL1, która obejmuje prądy od 32 A do 125 A.

• Prąd znamionowy 63 A: Zapewnia bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka przegrzania styków.
• 3-biegunowa konstrukcja: Umożliwia całkowite odłączenie trzech faz w jednym urządzeniu, co zwiększa bezpieczeństwo i ułatwia konserwację.
• Czerwony uchwyt: Wyraźnie oznacza funkcję wyłącznika głównego, ułatwiając szybką identyfikację w przypadku awarii.
• Możliwość stosowania jako rozłącznik izolacyjny: Zgodność z EN 60947-1 gwarantuje bezpieczne odizolowanie instalacji podczas prac serwisowych.
• Zastosowanie jako wyłącznik główny według EN 60204-1: Spełnia wymagania dla maszyn i instalacji przemysłowych, umożliwiając odłączenie zasilania zgodnie z przepisami.

Zgodność z Normami

Wyłącznik 5TL1363-1 jest zgodny z normami EN 60947-1 (rozłącznik izolacyjny) oraz EN 60204-1 (wyłącznik główny). Posiada certyfikat CE, co potwierdza spełnienie europejskich wymogów bezpieczeństwa.

Zastosowanie

Wyłącznik 5TL1363-1 sprawdza się w różnych instalacjach wymagających niezawodnego rozłączania obwodów. Dzięki parametrom i czerwonej identyfikacji znajduje zastosowanie m.in. w:

• Sterowaniu oświetleniem w obiektach komercyjnych i przemysłowych – umożliwia bezpieczne wyłączanie dużych obwodów.
• Zasilaniu silników i maszyn – jako wyłącznik główny w rozdzielnicach sterowniczych.
• Infrastrukturze budynkowej – jako rozłącznik izolacyjny w tablicach rozdzielczych.
• Automatyce przemysłowej – do odłączania zasilania podczas konserwacji lub awarii.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Przekrój przewodów dobierz zgodnie z prądem 63 A i obowiązującymi normami. Moment dokręcania zacisków – stosuj się do danych producenta zawartych w dokumentacji technicznej. Po montażu sprawdź poprawność połączeń oraz działanie wyłącznika.

FAQ

• Czy wyłącznik nadaje się do odłączania silników trójfazowych? Tak, jako wyłącznik główny według EN 60204-1 może być stosowany do bezpiecznego odłączania silników i innych odbiorników trójfazowych o prądzie do 63 A.
• Jaki stopień ochrony ma ten wyłącznik? Producent nie podaje konkretnego stopnia IP w danych produktu. Standardowo aparatura modułowa montowana w rozdzielnicach posiada ochronę IP20 (ochrona przed ciałami stałymi >12 mm), jednak zalecamy zapoznanie się z dokumentacją techniczną dla konkretnej konfiguracji.
• Czy czerwony uchwyt oznacza, że to wyłącznik awaryjny? Czerwony uchwyt wskazuje na funkcję wyłącznika głównego, co ułatwia szybkie rozpoznanie w sytuacjach awaryjnych. Urządzenie spełnia wymogi EN 60204-1 dla wyłączników głównych, lecz w przypadku wymogu wyłącznika awaryjnego (stop) należy potwierdzić zgodność z odpowiednią normą.
