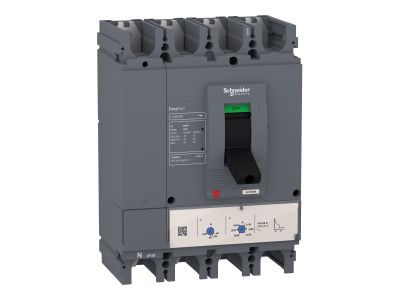

Wyłącznik 50kA Compact CVS, wyzwalacz TMD400A 4P4D | LV540322 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik kompaktowy Compact CVS to 4-biegunowe urządzenie stacjonarne (4P4D) zaprojektowane do ochrony instalacji elektrycznych w małych i średnich budynkach. Charakteryzuje się zdolnością wyłączania 50kA rms przy napięciu 415VAC 50/60Hz, co gwarantuje skuteczną ochronę przed zwarciami i przeciążeniami. Wyposażony w wyzwalacz termiczno-magnetyczny TMD400A, zapewnia regulowane zabezpieczenie termiczne i stałą ochronę magnetyczną dla obwodów czterofazowych.

• Zdolność wyłączania 50kA rms: Zapewnia najwyższą ochronę przed zwarciami w instalacjach niskiego napięcia, minimalizując ryzyko uszkodzeń urządzeń i zagrożenie pożarowe.
• Napięcie robocze 440V AC: Kompatybilny z szerokim zakresem napięć w instalacjach przemysłowych i budowlanych.
• Wyzwalacz termiczno-magnetyczny TMD400A: Regulowane zabezpieczenie termiczne (przeciążeniowe) i stałe zabezpieczenie magnetyczne (zwarciowe) dla czterech biegunów.
• Klasa izolacji II: Możliwość montażu w rozdzielnicach z izolacją klasy II, zgodnie z normą IEC 60664-1.
• 4-biegunowa konstrukcja (4P4D): Pełna ochrona wszystkich faz w obwodzie czterofazowym, idealny do instalacji wymagających separacji neutralnego.

Zgodność z Normami

Wyłącznik Compact CVS spełnia wymagania norm międzynarodowych, w tym IEC 60947, oraz posiada certyfikaty CCC i EAC. Produkt jest zgodny z dyrektywami RoHS i REACH, spełniając surowe wymagania dotyczące ochrony środowiska i zrównoważonego rozwoju. Klasa izolacji II zapewnia dodatkowe bezpieczeństwo użytkowania.

Zastosowanie

Wyłącznik kompaktowy CVS przeznaczony jest do ochrony instalacji elektrycznych w różnorodnych środowiskach, gdzie wymagana jest niezawodna ochrona przed zwarciami i przeciążeniami.

• Ochrona instalacji w małych i średnich budynkach mieszkalnych, biurowych oraz usługowych.
• Zastosowanie w układach rozdzielczych budynków przemysłowych i warsztatów.
• Wyróżnione obwody w rozdzielnicach głównych, gdzie wymagana jest separacja czterech faz.
• Instalacje wymagające zgodności z normami ochrony przeciwpożarowej i środowiskowej (np. Green Premium).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionej instalacji. Wyłącznik należy zamontować na szynie DIN lub w dedykowanej rozdzielnicy, zachowując odpowiednie odstępy izolacyjne. Po montażu należy przeprowadzić testy działania wyzwalacza TMD400A, weryfikując poprawność regulacji zabezpieczeń termicznych i magnetycznych. Okresowe przeglądy techniczne powinny obejmować kontrolę stanu styków i mechanizmu wyzwalacza.

FAQ

• Czy wyłącznik CVS można stosować w instalacjach czterofazowych? Tak – 4-biegunowa konstrukcja (4P4D) zapewnia ochronę wszystkich czterech faz, w tym neutralnego, co czyni go idealnym rozwiązaniem do instalacji wymagających pełnej separacji obwodów.
• Jakie jest napięcie robocze wyłącznika? Napięcie robocze wynosi 440V AC przy częstotliwości 50/60Hz, co umożliwia jego stosowanie w większości instalacji przemysłowych i budowlanych.
• Czy produkt posiada certyfikaty środowiskowe? Tak – wyłącznik spełnia wymagania dyrektyw RoHS i REACH, a także posiada oznaczenie Green Premium, co świadczy o jego zgodności z przepisami dotyczącymi ochrony środowiska i zrównoważonego rozwoju.
