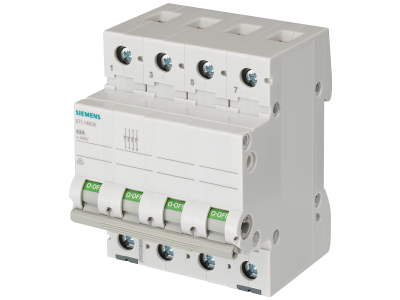

Wyłącznik 40 A 4-biegunowy | 5TL1440-0 Siemens

Alternatywny kod produktu: 5TL14400

Opis i Kluczowe Cechy

Wyłącznik 40 A 4-biegunowy Siemens o symbolu 5TL1440-0 to aparat modułowy przeznaczony do włączania i wyłączania obwodów elektrycznych. Prąd znamionowy 40 A oraz 4 bieguny umożliwiają bezpieczne sterowanie odbiornikami w instalacjach trójfazowych z przewodem neutralnym. Urządzenie może być stosowane jako rozłącznik izolacyjny oraz wyłącznik główny zgodnie z normami EN 60947-1 i EN 60204-1.

• Prąd znamionowy 40 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• 4 bieguny: zapewniają jednoczesne rozłączanie wszystkich przewodów fazowych oraz neutralnego, co jest wymagane w układach trójfazowych.
• Zgodność z EN 60947-1 (rozłącznik izolacyjny): gwarantuje bezpieczne odłączenie napięcia podczas prac serwisowych i konserwacyjnych.
• Zgodność z EN 60204-1 (wyłącznik główny): spełnia wymogi bezpieczeństwa maszyn i urządzeń przemysłowych.
• Dobrze widoczny wskaźnik stanu: ułatwia szybką identyfikację pozycji wyłącznika (ON/OFF).
• Beznarzędziowe zdejmowanie z szyny TH35: przyspiesza montaż i demontaż dzięki ręcznej obsłudze suwakowej.
• Ochrona reach-round i przed dotykiem: zwiększa bezpieczeństwo podczas instalacji i eksploatacji.

Zgodność z Normami

Wyłącznik serii 5TL1 jest zgodny z normami EN 60947-1 oraz EN 60204-1, co potwierdza jego przeznaczenie jako rozłącznika izolacyjnego i wyłącznika głównego. Produkt posiada certyfikację CE i spełnia wymagania dyrektyw niskonapięciowych.

Zastosowanie

Wyłącznik 5TL1440-0 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych, infrastrukturalnych oraz mieszkaniowych. Sprawdza się tam, gdzie wymagane jest niezawodne odłączanie zasilania oraz izolacja obwodów.

• Główne wyłączanie zasilania w rozdzielnicach – kontrola całej instalacji lub jej wydzielonych części.
• Sterowanie oświetleniem, silnikami i innymi odbiornikami o prądzie do 40 A.
• Stosowanie jako rozłącznik izolacyjny do bezpiecznego odłączania instalacji podczas prac serwisowych.
• Wyłącznik główny w maszynach i urządzeniach zgodnie z wymaganiami normy EN 60204-1.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed montażem należy zapoznać się z dokumentacją producenta, w tym z wymaganym momentem dokręcania zacisków. Przekrój przewodów dobrać do prądu znamionowego 40 A oraz warunków instalacji. Zapewnić odpowiednią wentylację i nie przekraczać parametrów znamionowych.

FAQ

• Czy wyłącznik 5TL1440-0 może być używany jako rozłącznik izolacyjny? Tak, zgodnie z normą EN 60947-1 wyłączniki serii 5TL1 mogą być stosowane jako rozłączniki izolacyjne, co zapewnia bezpieczne odłączenie napięcia przy pracach serwisowych.
• Jaki jest stopień ochrony wyłącznika 5TL1440-0? Standardowo aparatura modułowa tego typu ma stopień ochrony IP20 od strony czołowej, co oznacza ochronę przed dotykiem palcem i ciałami stałymi powyżej 12,5 mm. Dokładne dane należy sprawdzić w karcie katalogowej producenta.
• Czy wyłącznik posiada wskaźnik stanu? Tak, wyłącznik wyposażony jest w dobrze widoczny wskaźnik położenia (ON/OFF), który ułatwia wizualną kontrolę stanu załączenia.
