Wyłączniki IEC, Frame 160, 100 A, 3-bieg., 55 kA, ETU3, LI, przyłącze płaskie śrubowe | 3VA2110-5HL32-0AA0 Siemens

Alternatywny kod produktu: 3VA21105HL320AA0

Opis i Kluczowe Cechy

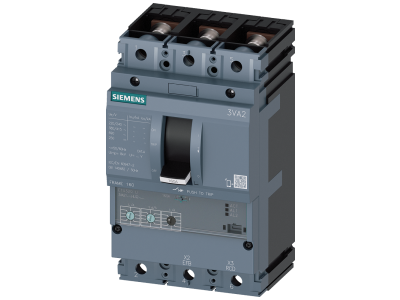

Wyłącznik kompaktowy Siemens 3VA2110-5HL32-0AA0 z serii SENTRON 3VA2 to trójbiegunowy aparat ochronny w obudowie Frame 160, o prądzie znamionowym 100 A i zdolności zwarciowej 55 kA przy 415 V AC. Wyposażony w elektroniczny wyzwalacz ETU320 z charakterystyką LI (przeciążenie + zwarcie), zapewnia precyzyjną, selektywną ochronę instalacji przemysłowych i infrastrukturalnych. Przyłącze płaskie śrubowe ułatwia szybki i pewny montaż.

• Prąd znamionowy In = 100 A: umożliwia bezpieczne zasilanie obwodów o dużym zapotrzebowaniu mocy, minimalizując ryzyko przeciążeń.
• Zdolność zwarciowa Icu = 55 kA przy 415 V: gwarantuje skuteczne wyłączenie nawet przy ekstremalnych prądach zwarciowych, chroniąc personel i urządzenia.
• Elektroniczny wyzwalacz ETU320 (LI): umożliwia niezależne nastawianie progu przeciążeniowego (Ir = 40…100 A) i zwarciowego (Ii = 1,5…12 × In), dostosowując ochronę do konkretnych wymagań obwodu.
• Kompaktowa obudowa Frame 160: oszczędza miejsce w rozdzielnicy, a jednocześnie zapewnia wysoką wytrzymałość mechaniczną i termiczną.
• Przyłącze płaskie śrubowe: zapewnia solidne połączenie przewodów o odpowiednim przekroju, co zwiększa niezawodność instalacji.

Zgodność z Normami

Wyłącznik kompaktowy Siemens 3VA2 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami międzynarodowymi dla wyłączników ochronnych. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej. Urządzenie przeznaczone jest do ochrony instalacji w zastosowaniach przemysłowych i infrastrukturalnych.

Zastosowanie

Dzięki wszechstronnym parametrom i modułowej konstrukcji, wyłącznik idealnie sprawdza się jako główny lub odpływowy aparat zabezpieczający w rozdzielnicach niskiego napięcia.

• Ochrona linii zasilających w halach produkcyjnych, centrach danych i budynkach użyteczności publicznej.
• Zabezpieczenie transformatorów sieciowych i dystrybucyjnych przed skutkami przeciążeń i zwarć.
• Ochrona silników elektrycznych średniej mocy w połączeniu ze stycznikami i przekaźnikami termicznymi.
• Funkcja głównego wyłącznika w tablicach rozdzielczych, umożliwiająca ręczne odcięcie zasilania całego obiektu.

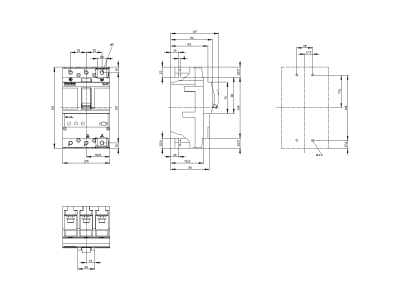

Wskazówki Montażowe

Montaż wyłącznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie DIN TH35 (lub płycie montażowej) w pozycji pionowej. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym i warunkami zwarciowymi. Zaciski przyłączeniowe dokręcać momentem obrotowym wskazanym w dokumentacji technicznej producenta. Przed pierwszym uruchomieniem sprawdzić poprawność nastaw wyzwalacza.

FAQ

• Czy wyłącznik ma podświetlenie lub sygnalizację optyczną? Wyłącznik kompaktowy 3VA2 nie jest wyposażony w podświetlenie. Posiada natomiast zintegrowany wyświetlacz do odczytu wartości prądu i nastaw, dostępny w wybranych wersjach ETU (w tym ETU320).
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje bezpośrednio stopnia ochrony obudowy wyłącznika. Standardowo w rozdzielnicach niskiego napięcia montaż wewnętrzny zapewnia ochronę IP20; w przypadku montażu na zewnątrz należy zastosować odpowiednią obudowę.
• Czy wyłącznik działa jako styk normalnie otwarty czy normalnie zamknięty? W stanie normalnej pracy wyłącznik jest zamknięty (przewodzi prąd). Rozwiera się automatycznie w przypadku przeciążenia lub zwarcia, a także po ręcznym wyłączeniu dźwignią. Jest to typowa charakterystyka wyłącznika ochronnego.
