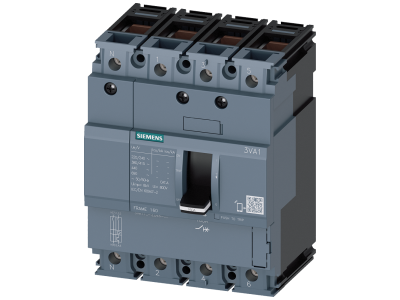

Wyłączniki IEC, Frame 160, 50 A, 4-bieg., 36 kA, TM, FTFM, przyłącze zaciskowe | 3VA1150-4ED46-0AA0 Siemens

Alternatywny kod produktu: 3VA11504ED460AA0

Opis i Kluczowe Cechy

Wyłącznik kompaktowy Siemens 3VA1150-4ED46-0AA0 z ramą Frame 160 to 4-biegunowe urządzenie ochronne o prądzie znamionowym 50 A i zdolności wyłączania zwarciowego Icu = 36 kA przy 415 V AC. Dzięki wbudowanemu wyzwalaczowi termomagnetycznemu TM (Fixed Thermal Fixed Magnetic) z nastawionym na stałe prądem przeciążeniowym Ir = 50 A oraz zwarciowym Ii = 10 × In zapewnia niezawodną ochronę przed przeciążeniami i zwarciami w instalacjach przemysłowych i infrastrukturalnych. Kompaktowa budowa i zaciskowe przyłącze upraszczają montaż, a jednolita platforma wyposażenia dodatkowego w serii 3VA zwiększa elastyczność konfiguracji.

• Prąd znamionowy In = 50 A, Ir = 50 A (stałe): Gwarantuje precyzyjne zabezpieczenie przed przeciążeniem bez potrzeby regulacji – stałe nastawy eliminują ryzyko błędnego ustawienia.
• Zdolność wyłączania zwarciowego Icu = 36 kA przy 415 V AC (klasa S): Umożliwia bezpieczne wyłączenie w warunkach wysokiego prądu zwarciowego, chroniąc urządzenia i personel przed skutkami zwarcia.
• Wyzwalacz zwarciowy Ii = 10 × In (500 A): Zapewnia szybkie zadziałanie w przypadku zwarcia, minimalizując uszkodzenia odbiorników i instalacji.

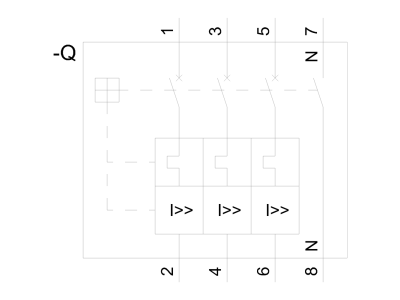

• Konstrukcja 4-biegunowa (przewód neutralny bez ochrony): Idealna do zasilania trójfazowego z wyłączanym przewodem neutralnym, zgodna z konfiguracjami TN-C/TN-S.
• Przyłącze zaciskowe i możliwość montażu stałego/wtykowego: Ułatwia integrację z rozdzielnicami oraz szybką wymianę bez demontażu okablowania.

Zgodność z Normami

Wyłącznik kompaktowy Siemens 3VA1 spełnia wymagania europejskich norm dla łączników niskiego napięcia (standard DIN). Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłączniki kompaktowe serii 3VA firmy Siemens są przeznaczone do ochrony rozruszników, silników i urządzeń w przemyśle oraz infrastrukturze. Dzięki wytrzymałości zwarciowej 36 kA i stałym nastawom sprawdzają się w instalacjach wymagających niezawodnego zabezpieczenia bez częstej konfiguracji.

• Ochrona rozruszników silników elektrycznych w układach sterowania maszyn.
• Zabezpieczenie przeciążeniowe i zwarciowe obwodów odbiorczych w rozdzielnicach przemysłowych.
• Stosowanie jako główne zabezpieczenie w liniach zasilających szafy sterownicze i instalacje oświetleniowe.
• Zastosowanie w infrastrukturze budynków komercyjnych (np. serwerownie, klimatyzacja) tam, gdzie wymagana jest stała nastawa przeciążeniowa.

Wskazówki Montażowe

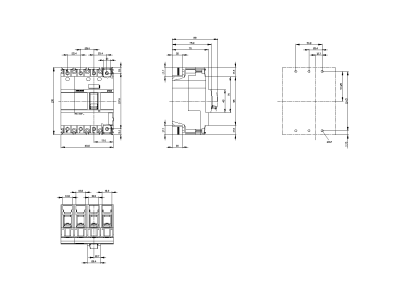

Montaż wyłącznika kompaktowego 3VA1 powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia od instalacji. Urządzenie przystosowane jest do montażu stałego na płycie montażowej lub techniką wtykową na dedykowanych podstawach. Moment dokręcania śrub przyłączy zaciskowych oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy 50 A i spodziewane obciążenie.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację stanu? W standardowej wersji 3VA1150-4ED46-0AA0 nie przewidziano podświetlenia. Do sygnalizacji stanu zadziałania można zastosować dedykowane wyposażenie dodatkowe dostępne w platformie 3VA.
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Typowo wyłączniki kompaktowe montowane wewnątrz rozdzielnic mają ochronę IP20 (brak danych w źródle – należy sprawdzić kartę katalogową).
• Czy wyłącznik chroni przewód neutralny? Nie – w wersji 4-biegunowej z oznaczeniem „przewód neutralny bez ochrony” biegun N nie jest wyposażony w wyzwalacz przeciążeniowy ani zwarciowy. Przewód N jest przełączany mechanicznie, ale nie podlega zabezpieczeniu.
