Wyłączniki IEC, Frame 160, 40 A, 3-bieg., 55 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1140-5EF32-0AA0 Siemens

Alternatywny kod produktu: 3VA11405EF320AA0

Opis i Kluczowe Cechy

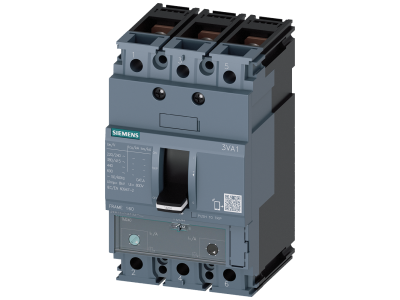

Siemens 3VA1140-5EF32-0AA0 to wyłącznik kompaktowy serii 3VA1 w obudowie Frame 160, przeznaczony do ochrony instalacji i silników. Trójbiegunowe urządzenie o znamionowym prądzie roboczym 40 A i zdolności łączeniowej zwarciowej Icu = 55 kA przy 415 V AC zapewnia skuteczną ochronę przed przeciążeniem i zwarciem. Wyposażono w termomagnetyczny wyzwalacz TM240 z regulacją prądu przeciążeniowego Ir = 28–40 A oraz nastawą prądu zwarciowego Ii = 5–10 × In. Przyłącze płaskie śrubowe (ATAM) ułatwia instalację w rozdzielnicach.

• Znamionowy prąd roboczy (In): 40 A – umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania.
• Zdolność łączeniowa zwarciowa (Icu): 55 kA przy 415 V AC – gwarantuje wyłączenie przy wysokich prądach zwarciowych, zwiększając bezpieczeństwo.
• Termomagnetyczny wyzwalacz TM240: zapewnia selektywną ochronę przeciążeniową (Ir = 28–40 A) i zwarciową (Ii = 5–10 × In) – elastyczne dopasowanie do charakterystyki odbiornika.
• Konstrukcja 3-biegunowa: dedykowana do trójfazowych obwodów zasilania, idealna do silników i rozdzielnic przemysłowych.
• Przyłącze płaskie śrubowe (ATAM): umożliwia pewne i trwałe połączenie przewodów, ułatwiając montaż i konserwację.

Zgodność z Normami

Wyłącznik kompaktowy 3VA1 spełnia wymagania norm IEC oraz EN (seria 60947). Urządzenie posiada certyfikat CE, potwierdzający zgodność z europejskimi dyrektywami bezpieczeństwa.

Zastosowanie

Wyłącznik kompaktowy Siemens 3VA1140 znajduje zastosowanie w rozdzielnicach głównych oraz w układach ochrony silników i rozruszników. Sprawdza się w instalacjach przemysłowych i infrastrukturalnych, gdzie wymagana jest wysoka zdolność zwarciowa.

• Ochrona kabli i przewodów przed przeciążeniem i zwarciem w rozdzielnicach głównych.
• Zabezpieczenie silników elektrycznych w układach rozruchowych (ochrona rozrusznika).
• Jako wyłącznik główny w rozdzielnicach przemysłowych i infrastrukturalnych.
• W systemach automatyki budynkowej przy wymaganej odporności na zwarcia.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie TH35 (DIN) lub za pomocą przyłącza płaskiego śrubowego. Moment dokręcania śrub przyłączeniowych należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego 40 A.

FAQ

• Jaki jest zakres regulacji prądu przeciążeniowego? Wyzwalacz termomagnetyczny TM240 pozwala ustawić prąd przeciążeniowy Ir w zakresie od 28 A do 40 A.
• Jak nastawić prąd zwarciowy? Prąd zwarciowy Ii reguluje się w granicach od 5 do 10 krotności prądu znamionowego In (40 A), czyli od 200 A do 400 A.
• Czy wyłącznik nadaje się do ochrony silników? Tak, wyłącznik 3VA1 z wyzwalaczem TM240 jest dedykowany do ochrony rozruszników i silników przed zwarciem. Dla pełnej ochrony przeciążeniowej wymaga zastosowania odpowiedniego przekaźnika termicznego.
