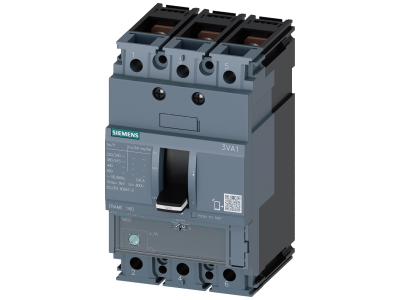

Wyłączniki IEC, Frame 160, 125 A, 3-bieg., 25 kA, TM, ATFM, przyłącze płaskie śrubowe | 3VA1112-3EE32-0AA0 Siemens

Alternatywny kod produktu: 3VA11123EE320AA0

Opis i Kluczowe Cechy

Wyłącznik kompaktowy Siemens 3VA1112-3EE32-0AA0 z rodziny 3VA1 to urządzenie ochronne o prądzie znamionowym 125 A i zdolności wyłączania zwarciowego Icu = 25 kA przy 415 V AC. Przeznaczony do ochrony instalacji, rozruszników i silników przed przeciążeniem i zwarciem. Wyposażony w termomagnetyczny wyzwalacz TM220 z regulacją prądu przeciążeniowego w zakresie 88–125 A oraz stałym progiem zwarciowym Ii = 10×In. Konstrukcja w wielkości ramki 160, 3-biegunowa, z przyłączem płaskim śrubowym, umożliwia montaż stały lub wtykowy w szafach rozdzielczych.

• Prąd znamionowy In = 125 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc przed przeciążeniem.
• Zdolność wyłączania zwarciowego Icu = 25 kA przy 415 V: Gwarantuje pewne wyłączenie wysokich prądów zwarciowych, ograniczając ryzyko uszkodzenia urządzeń.
• Regulowany prąd przeciążeniowy Ir = 88…125 A: Umożliwia dopasowanie charakterystyki wyzwalacza do rzeczywistego obciążenia chronionego obwodu, co zwiększa selektywność i ciągłość zasilania.
• Ustalony prąd zwarciowy Ii = 10 × In: Szybkie wyzwalanie przy zwarciach zapewnia skuteczną ochronę kabli i odbiorników.
• Przyłącze płaskie śrubowe: Ułatwia montaż przewodów o dużym przekroju, zapewniając pewne i trwałe połączenie elektryczne.

Zgodność z Normami

Wyłącznik kompaktowy Siemens 3VA1112-3EE32-0AA0 spełnia wymagania międzynarodowych norm IEC dotyczących wyłączników niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami UE. Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami Siemens SENTRON.

Zastosowanie

Wyłącznik 3VA1 przeznaczony jest do zabezpieczania obwodów w instalacjach przemysłowych, infrastrukturalnych i budynkowych. Dzięki regulowanemu wyzwalaczowi termomagnetycznemu idealnie nadaje się do ochrony:

• Rozruszników silników elektrycznych – jako wyłącznik silnikowy z zabezpieczeniem zwarciowym.
• Instalacji odbiorczych o zmiennym obciążeniu – możliwość dostosowania prądu przeciążeniowego.
• Głównych linii zasilających w rozdzielnicach niskiego napięcia.
• Jako człon ochronny w systemach automatyki przemysłowej i sterowania.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Wyłącznik może być montowany w pozycji pionowej lub poziomej na płycie montażowej lub w systemie wtykowym (zgodnie z wersją). Dokręcaj śruby przyłączeniowe momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego i warunków zwarciowych. Po montażu sprawdź działanie wyzwalacza oraz oznakowanie.

FAQ

• Jaka jest zdolność wyłączania zwarciowego tego wyłącznika? Zdolność wyłączania Icu wynosi 25 kA przy napięciu 415 V AC, co zapewnia skuteczną ochronę w przypadku zwarć.
• Czy wyzwalacz przeciążeniowy jest regulowany? Tak, prąd przeciążeniowy Ir można ustawić w zakresie od 88 A do 125 A za pomocą pokrętła regulacyjnego. Próg zwarciowy Ii jest stały i wynosi 10 × In.
• Do jakich zastosowań polecany jest ten wyłącznik? Wyłącznik 3VA1112-3EE32-0AA0 jest zalecany do ochrony silników (jako wyłącznik silnikowy), rozruszników oraz linii zasilających w instalacjach przemysłowych.
