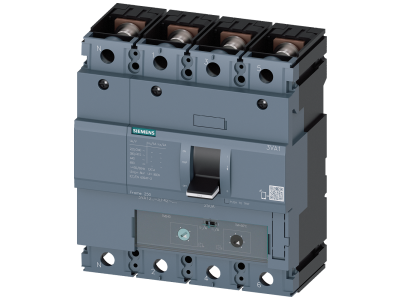

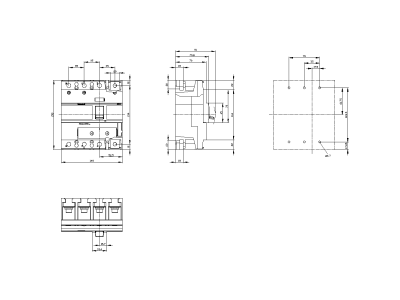

Wyłączniki IEC, Frame 250, 250 A, 4-bieg., 55 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1225-5EF42-0AA0 Siemens

Alternatywny kod produktu: 3VA12255EF420AA0

Opis i Kluczowe Cechy

Wyłącznik kompaktowy Siemens 3VA1 z serii SENTRON, model 3VA1225-5EF42-0AA0, to 4-biegunowe urządzenie ochronne o prądzie znamionowym 250 A i zdolności zwarciowej Icu 55 kA przy 415 V AC. Wyposażony w termomagnetyczny wyzwalacz TM240 z regulacją przeciążeniową Ir 175–250 A oraz regulacją zwarciową Ii 5–10 × In. Przyłącze płaskie śrubowe ułatwia pewne i szybkie podłączenie przewodów. Przeznaczony do ochrony instalacji, rozruszników i silników w aplikacjach przemysłowych i infrastrukturalnych.

• Prąd znamionowy In 250 A: zapewnia bezawaryjną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania i wydłużając żywotność instalacji.
• Zdolność zwarciowa Icu 55 kA przy 415 V AC: gwarantuje skuteczne wyłączenie nawet wysokich prądów zwarciowych, chroniąc urządzenia i personel.
• Wyzwalacz termomagnetyczny TM240 z regulacją przeciążeniową Ir 175–250 A: umożliwia precyzyjne dopasowanie do rzeczywistego obciążenia, zwiększając selektywność i bezpieczeństwo.
• Regulacja zwarciowa Ii 5–10 × In: pozwala optymalizować próg zadziałania w zależności od charakterystyki odbiorników, unikając zbędnych wyłączeń.
• Konstrukcja 4-biegunowa (4P) z przyłączem płaskim śrubowym: ułatwia montaż i zapewnia niskorezystancyjne, trwałe połączenie w rozdzielnicach przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC dla wyłączników kompaktowych, posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach zgodnych z europejskimi standardami. Dopuszcza się montaż przez wykwalifikowany personel zgodnie z obowiązującymi przepisami.

Zastosowanie

Dzięki wysokiej zdolności zwarciowej i regulowanym nastawom wyzwalacza, wyłącznik 3VA1225-5EF42-0AA0 sprawdza się w ochronie odbiorników o dużym poborze prądu oraz w obwodach silnikowych i rozruszników.

• Ochrona rozruszników i silników elektrycznych przed skutkami przeciążeń i zwarć w przemyśle.
• Zabezpieczenie głównych obwodów zasilających w rozdzielnicach przemysłowych i komercyjnych.
• Selektywna ochrona odbiorników o zmiennym obciążeniu – regulacja Ir umożliwia dostosowanie do rzeczywistego prądu.
• Stosowanie w układach z przewodem neutralnym bez ochrony – zgodnie z oznaczeniem 4P (ochrona przewodów fazowych).

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Należy stosować przewody o przekroju dobranym do prądu 250 A oraz momenty dokręcania zgodne z dokumentacją techniczną producenta. Przyłącze płaskie śrubowe wymaga odpowiedniego przygotowania końcówek kablowych (np. końcówki widelcowe/kablowe). Montaż na płycie montażowej lub w rozdzielnicy – zgodnie z instrukcją.

FAQ

• Czy wyłącznik ma wbudowany wyzwalacz różnicowoprądowy? Nie, jest to wyłącznik termomagnetyczny (TM) bez wyzwalacza RCD. Do ochrony różnicowej wymagany jest osobny moduł.
• Jaka jest regulacja prądu zwarciowego Ii? Regulacja prądu zwarciowego wynosi od 5 do 10 krotności prądu znamionowego In, czyli od 1250 A do 2500 A (dla In 250 A).

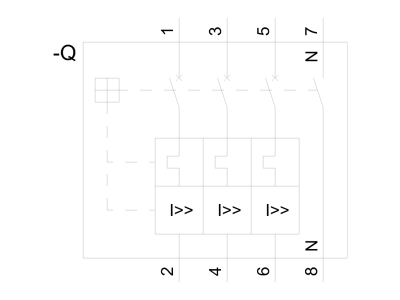

• Czy przewód neutralny jest zabezpieczany? W tym modelu (4P, przewód neutralny bez ochrony) przewód neutralny nie jest objęty wyzwalaczem. Należy go podłączyć do odpowiedniego zacisku, ale wyłącznik działa tylko na przewodach fazowych.
