Opis i Kluczowe Cechy

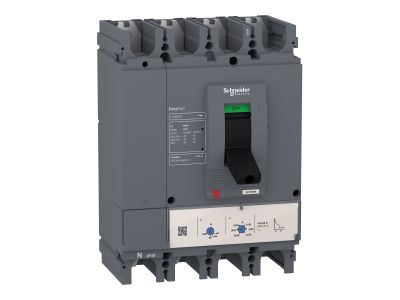

Wyłącznik kompaktowy Compact CVS z wyzwalaczem TMD400A 4P4D to czterobiegunowe urządzenie stacjonarne przeznaczone do ochrony instalacji elektrycznych małych i średnich budynków. Charakteryzuje się zdolnością wyłączania zwarciowego 36kA (Icu) przy napięciu roboczym 440V AC 50/60Hz, co gwarantuje skuteczną ochronę przed zwarciami. Wbudowany wyzwalacz termiczno-magnetyczny TMD400A zapewnia regulowane zabezpieczenie przed przeciążeniami termicznymi oraz natychmiastowe odłączenie w przypadku zwarcia, zapobiegając uszkodzeniom instalacji i urządzeń.

• Zdolność wyłączania zwarciowego 36kA: Zapewnia skuteczną ochronę przed zwarciami o wysokiej energii, minimalizując ryzyko uszkodzeń w instalacji.
• Wyzwalacz TMD400A 4P4D: Regulowane zabezpieczenie termiczne (przeciążeniowe) i stałe zabezpieczenie magnetyczne (zwarciowe) – precyzyjna ochrona obwodów.
• Napięcie robocze 440V AC 50/60Hz: Kompatybilny z większością instalacji niskiego napięcia w budynkach przemysłowych i użyteczności publicznej.
• Czterobiegunowa konstrukcja 4P4D: Pełna ochrona wszystkich faz oraz neutralnego przewodu, co jest kluczowe w instalacjach trójfazowych zasilających urządzenia wymagające symetrycznego obciążenia.
• Stacjonarny montaż czołowy: Zapewnia łatwy dostęp do zacisków i ułatwia serwisowanie, co skraca czas konserwacji i przeglądów.

Zgodność z Normami

Wyłącznik Compact CVS spełnia wymagania norm międzynarodowych, w tym IEC 60947 (dotyczącej aparatury łączeniowej), CCC oraz EAC. Przeznaczony do instalacji klasy II izolacji zgodnie z normą IEC 60664-1. Produkt posiada certyfikaty potwierdzające zgodność z dyrektywami unijnymi, w tym RoHS i REACH, oraz spełnia standardy zrównoważonego rozwoju Green Premium.

Zastosowanie

Wyłącznik kompaktowy Compact CVS z wyzwalaczem TMD400A 4P4D znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, gdzie wymagana jest niezawodna ochrona przed zwarciami i przeciążeniami.

• Ochrona obwodów zasilających w małych i średnich budynkach biurowych, handlowych oraz przemysłowych.
• Zabezpieczenie instalacji w rozdzielnicach głównych i podrozdzielnicach budynków użyteczności publicznej.
• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe, gdzie wymagana jest wysoka zdolność wyłączania zwarciowego.
• Stosowanie w instalacjach wymagających czterobiegunowej ochrony faz i neutralnego przewodu, np. w układach zasilania awaryjnego (UPS) lub agregatach prądotwórczych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie należy montować w suchych, dobrze wentylowanych pomieszczeniach, z dala od źródeł ciepła i wilgoci. Przed instalacją należy upewnić się, że napięcie sieciowe jest zgodne z parametrami wyłącznika. Zaleca się stosowanie odpowiednich przekrojów przewodów oraz dokręcenie połączeń śrubowych z zalecanym momentem (szczegóły w dokumentacji technicznej). Po zamontowaniu przeprowadzić testy działania wyzwalacza termicznego i magnetycznego, weryfikując poprawność odłączenia w przypadku przeciążenia i zwarcia.

FAQ

• Jakie jest maksymalne napięcie robocze wyłącznika? Wyłącznik pracuje z napięciem roboczym do 440V AC 50/60Hz.
• Czy wyłącznik posiada ochronę przed zwarciami łukowymi? Wyłącznik został zaprojektowany z myślą o ochronie przed zwarciami konwencjonalnymi. W przypadku zwarć łukowych zaleca się stosowanie dodatkowych zabezpieczeń, takich jak ograniczniki przepięć.
• Czy wyłącznik można stosować w instalacjach zasilających urządzenia o wysokiej indukcyjności? Tak, wyłącznik jest kompatybilny z instalacjami zasilającymi urządzenia o charakterze indukcyjnym, jednak zaleca się uwzględnienie parametrów obciążenia w doborze wyzwalacza.
