Wyłącznik 20 A 3 NO+N z łącznikiem pomocniczym 1 NO + 1 NC | 5TE8118 Siemens

Alternatywny kod produktu: 5TE8118

Opis i Kluczowe Cechy

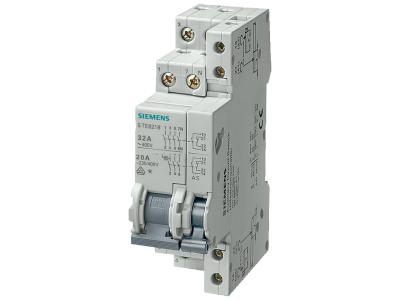

Wyłącznik Siemens 5TE8118 to aparatura rozdzielcza montowana na szynie DIN, przeznaczona do włączania i wyłączania obwodów elektrycznych. Urządzenie o prądzie znamionowym 20 A wyposażono w trzy styki główne normalnie otwarte (3 NO) oraz styk neutralny (N), a także wbudowany łącznik pomocniczy z jednym stykiem normalnie otwartym i jednym normalnie zamkniętym (1 NO + 1 NC). Taka konfiguracja zapewnia elastyczność w sterowaniu i sygnalizacji w szafach sterowniczych i rozdzielnicach.

• Prąd znamionowy 20 A: Umożliwia bezpieczne przełączanie obciążeń o znacznym poborze prądu, takich jak silniki, grzejniki czy oświetlenie, bez ryzyka przegrzania styków.
• 3 styki główne NO + N: Pozwalają na załączanie i wyłączanie trzech faz oraz przewodu neutralnego w jednym urządzeniu, co upraszcza montaż w sieciach trójfazowych.
• Wbudowany łącznik pomocniczy 1 NO + 1 NC: Zapewnia dodatkowe styki do sygnalizacji stanu głównego wyłącznika lub do realizacji funkcji sterujących w układach automatyki.
• Szeroka kompatybilność z wyposażeniem dodatkowym: Możliwość rozbudowy o elementy takie jak łączniki zdalnie sterowane, co zwiększa funkcjonalność rozdzielnicy.
• Niezawodność Siemens SENTRON: Gwarancja jakości i bezpieczeństwa, potwierdzona dziesięcioleciami doświadczenia w produkcji aparatury rozdzielczej.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co gwarantuje bezpieczeństwo użytkowania zgodne z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik 5TE8118 znajduje zastosowanie w szafach sterowniczych i rozdzielnicach przemysłowych oraz budynkowych, gdzie wymagane jest niezawodne ręczne lub zdalne przełączanie obwodów elektrycznych.

• Sterowanie odbiornikami trójfazowymi, takimi jak silniki elektryczne, pompy, wentylatory.
• Realizacja impulsów sterujących do styczników, przekaźników lub modułów PLC w układach automatyki.
• Sygnalizacja stanu załączenia/wyłączenia w systemach monitoringu i wizualizacji.
• Automatyka budynkowa – zarządzanie oświetleniem, ogrzewaniem czy klimatyzacją w rozdzielnicach piętrowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Wyłącznik przeznaczony jest do montażu na szynie montażowej TH35 (DIN). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Momenty dokręcania przewodów oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Należy zapewnić odpowiednią ochronę przed dotykiem – standardowo aparatura rozdzielcza montowana w rozdzielnicy charakteryzuje się stopniem ochrony IP20 od strony czołowej.

FAQ

• Czy wyłącznik posiada podświetlenie (LED)? W dostarczonych danych producenta nie ma informacji o podświetleniu. Urządzenie nie posiada wbudowanej sygnalizacji świecącej.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnego stopnia ochrony dla tego modelu. Przy montażu w rozdzielnicy należy przestrzegać ogólnych zasad ochrony przed dotykiem (IP20 od czoła).
• Czy łącznik pomocniczy jest przełączny (SPDT)? Łącznik pomocniczy składa się z dwóch oddzielnych styków: jednego normalnie otwartego (NO) i jednego normalnie zamkniętego (NC). Nie jest to styk przełączny w jednej obudowie, ale dwa niezależne obwody.
