Wyłącznik 20 A 3 NO+N | 5TE8114 Siemens

Alternatywny kod produktu: 5TE8114

Opis i Kluczowe Cechy

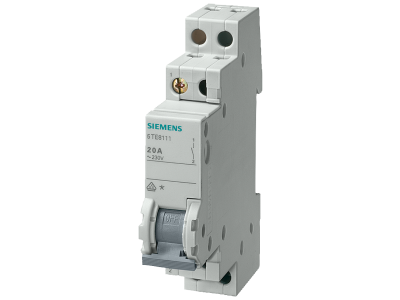

Wyłącznik Siemens SENTRON o symbolu 5TE8114 to urządzenie rozdzielcze z prądem znamionowym 20 A i konfiguracją styków 3 NO + N. Przeznaczony do włączania, wyłączania i przełączania niewielkich obciążeń w szafach sterowniczych oraz rozdzielnicach. Montowany na standardowej szynie TH35 (DIN), łączy solidność wykonania z wygodą instalacji.

• Prąd znamionowy 20 A: umożliwia bezpieczne prowadzenie obciążeń o średniej mocy bez ryzyka przegrzania styków.
• Konfiguracja styków 3 NO + N: pozwala na jednoczesne przełączanie trzech faz oraz przewodu neutralnego w jednym urządzeniu.
• Montaż na szynie TH35 (DIN): gwarantuje szybki i stabilny montaż w standardowych rozdzielnicach.
• Ochrona przed przypadkowym dotknięciem części czynnych: standardowo stosowane osłony zwiększają bezpieczeństwo instalatora podczas prac konserwacyjnych.
• Kompatybilność z szeroką gamą akcesoriów (wyposażenie dodatkowe): umożliwia łatwą rozbudowę funkcji sterowania i sygnalizacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich (IEC/EN) i posiada certyfikat CE. Jako element rodziny SENTRON spełnia standardy jakości Siemens, zapewniając niezawodną pracę w instalacjach elektrycznych.

Zastosowanie

Wyłącznik 5TE8114 sprawdza się wszędzie tam, gdzie potrzebna jest ręczna kontrola niewielkich obciążeń w rozdzielnicach i szafach sterowniczych. Dzięki prostej budowie i elastyczności montażu znajduje zastosowanie w wielu scenariuszach.

• Włączanie i wyłączanie odbiorników w domowych i przemysłowych instalacjach elektrycznych (oświetlenie, gniazda, urządzenia grzewcze).
• Sterowanie obwodami wentylacji, klimatyzacji oraz ogrzewania elektrycznego.
• Jako wyłącznik główny w rozdzielnicach podrzędnych lub bezpiecznikowych.
• Impulsowanie styczników i przekaźników w układach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż i wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 20 A. Momenty dokręcania zacisków oraz inne szczegóły montażowe – zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik 5TE8114 posiada podświetlenie / wskaźnik LED? W dostępnych danych nie ma informacji o podświetleniu. Zalecamy sprawdzenie instrukcji lub karty katalogowej producenta.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Standardowa aparatura modułowa montowana na szynie DIN w suchych pomieszczeniach osiąga stopień ochrony IP20 od strony czołowej. Szczegółowe dane dla konkretnego modelu należy potwierdzić w dokumentacji technicznej.
• Czy wyłącznik jest bistabilny, czy wymaga ciągłego impulsu? Jest to wyłącznik ręczny do włączania i wyłączania obwodów – nie jest to stycznik ani przycisk sterowniczy. Tryb pracy (bistabilny) jest charakterystyczny dla tego typu urządzeń rozdzielczych, ale dokładny opis funkcji znajdziesz w karcie produktu.
